TI系列--CC2340 Uniflash燒錄指南
一、物料準備
1.1 硬件準備
1、XDS110-PLUS2.0或者TI LaunchPad：
圖 1
XDS110-PLUS2.0中包含： XDS110調試器、USB-A to Type-C-B電纜、具有2x5 2.54mm連接器的10引腳扁平電纜、具有2x5 1.27mm連接器的10引腳扁平電纜、具體請看說明指南文檔。
圖 2
上圖為TI官方開發板，可使用自帶的XDS110進行燒錄。
2、RF-BM-2340B1(CC2340)模塊實物圖：
圖 3
點此購買：XDS110燒錄器，RF-BM-2340B1
1.2 軟件準備
Uniflash：https://www.ti.com/tool/UNIFLASH?keyMatch=&tisearch=search-everything&usecase=software#downloads
XDS驅動下載：
https://software-dl.ti.com/ccs/esd/documents/xdsdebugprobes/emu_xds_software_package_download.html
1.3 固件準備
需要燒錄的固件：
二、硬件調試
2.1 驅動安裝
（1）仿真器 XDS110 第一次連接至電腦，打開設備管理器先檢查驅動是否正常；如果顯示帶有黃色感嘆號的設備列表，則需要安裝驅動。XDS110 上電運行后會亮綠燈，如果燈不亮請看附錄中的故障排查。

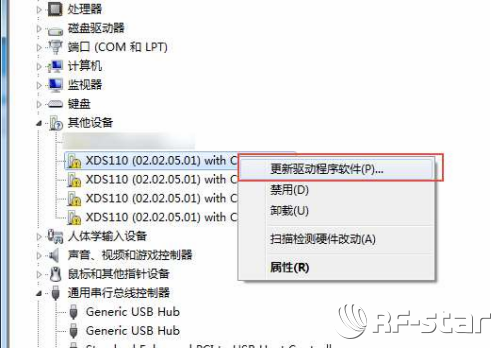

（2）右擊設備列表，選擇【更新驅動程序】。
注意，一定是 XDS110 開頭的設備，否則不是仿真器。
圖 4

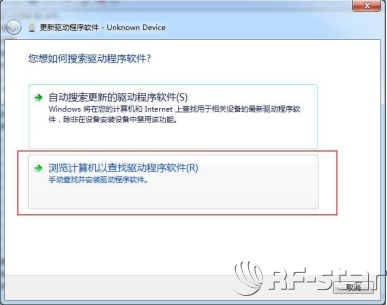

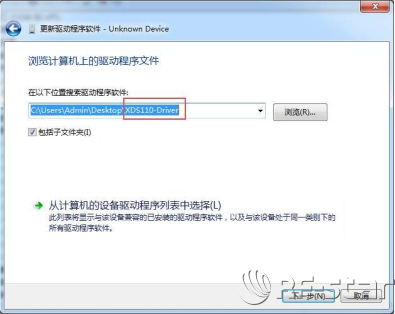

（3）選擇第二項：瀏覽計算機查找驅動程序軟件，并定位到 XDS110-Driver 驅動所在目錄，然后選擇下一步。
圖 5
圖 6
(4)重復步驟 1 和步驟 2，知道全部驅動安裝結束。驅動全部安裝結束后的設備列表如下如：
圖 7
2.2 引腳定義
（1）XDS110-PLUS2.0的接口如圖，調試器使用時需連接VDD、TMS、TCK、GND 、RES ，插針即可燒錄硬件。
圖 8

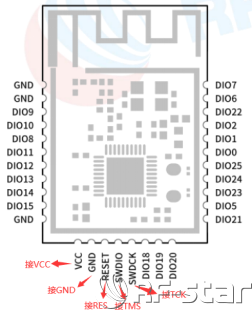

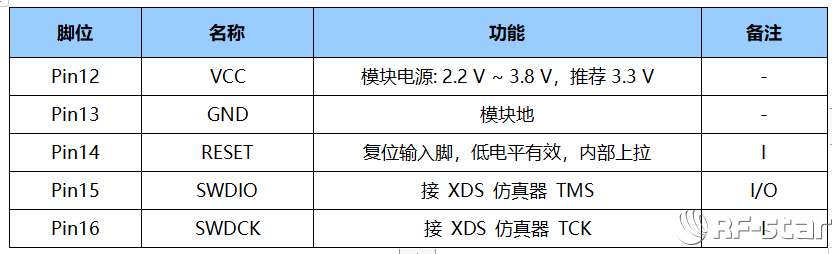

（2）RF-BM-2340B1 (CC2340R5)模塊燒錄接口為VCC、GND、RESET、SWDIO 、SWDCK，對照硬件手冊可以找到具體引腳位置；
圖 9
2.3 連接方法

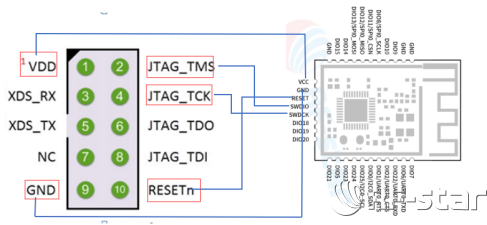

將XDS110-PLUS2.0中的VDD、TMS、TCK、GND 、RES引腳與RF-BM-2340B1 (CC2340R5)燒錄接口中對應的VCC、GND、RESET、SWDIO 、SWDCK 引腳連接起來即可。
圖 10
2.4 使用說明

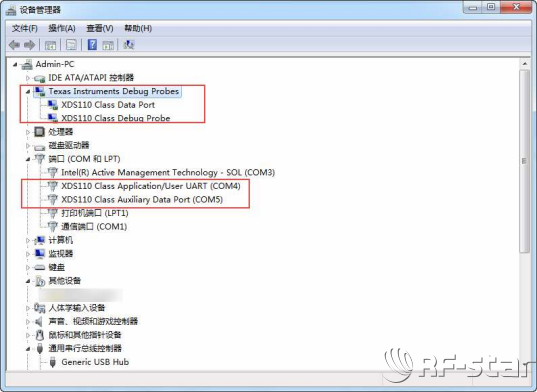

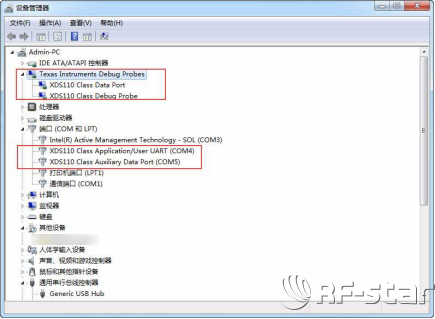

（1）XDS110 除了具有 JTAG 接口外，還擁有其他有用的功能，例如虛擬的 COM 接口，I2C 接口，GPIO 接口等。因此 XDS110 會被識別成多個硬件。驅動全部安裝結束后的設備列表如下如：
圖 11
2.5 工作參數
最小目標芯片電壓：2V
最大目標芯片電壓：3.6V
工作溫度：-20℃ to 85 ℃
大輸出電流：500mA
輸出電壓：3.3V 與 5V
三、軟件安裝
3.1 Uniflash安裝
1、打開安裝包下載目錄，找到對應安裝包。
圖 12

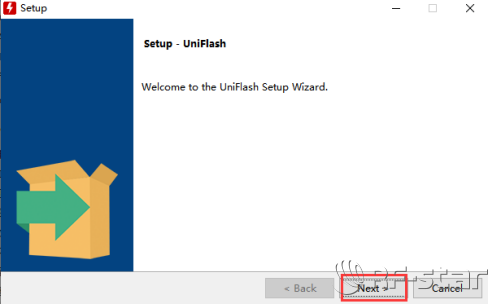

2、雙擊安裝包，允許對設備進行修改，在彈出的窗口選擇“Next”。
圖 13

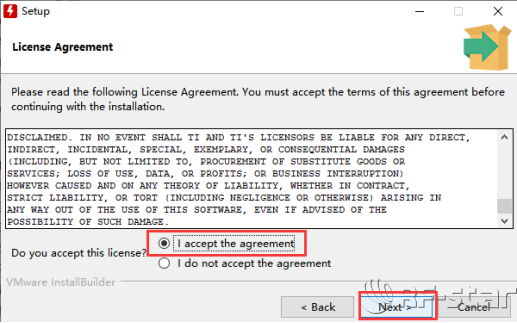

3、在“License Agreement”彈窗選擇“I accept the agreement”，然后“Next”。
圖 14

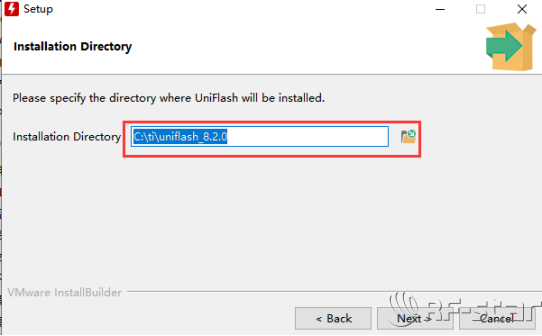

4、可自定義選擇安裝路徑，此處按默認路徑安裝。
圖 15
5、等待安裝。
圖 16

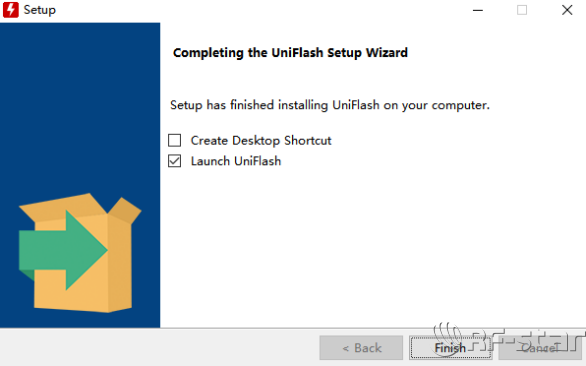

6、安裝完成，是否創建快捷方式或者啟動Uniflash（可選），然后“Finish”。
圖 17
四、燒錄

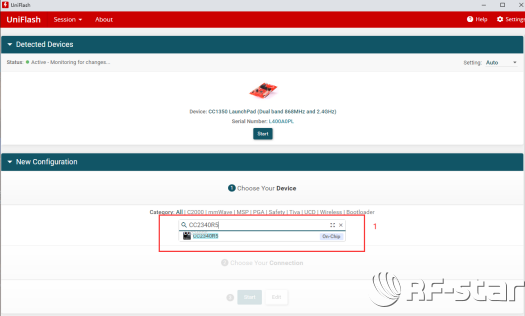

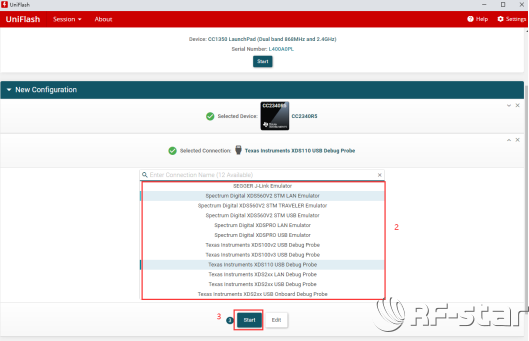

1、打開Uniflash，在“New Configuration”里先選擇芯片型號（可手動輸入），此處以CC2340R5為例；選定后，再選擇燒錄器，如XDS110；最后點擊“Start”。
圖 18
圖 19
2、加載出如下界面后，點擊“Setting & Utilities ”選中“Read Device Info”讀取設備信息。
圖 20

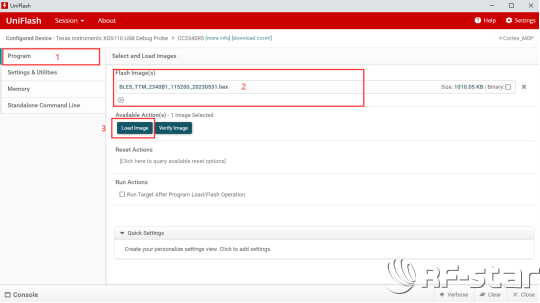

3、讀取設備信息之后開始燒錄，在“Flash Image”欄點擊“Browse”進入文件夾路徑（默認全英文），選擇需要燒錄的hex文件；再點擊“Load Image”進行下載。
圖 21
4、下載界面如圖。

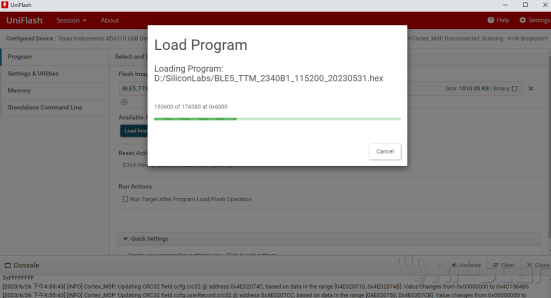

圖 22

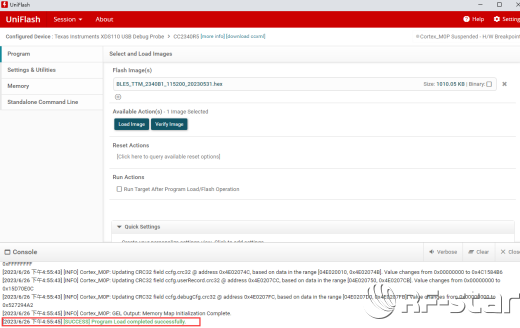

5、程序下載完成界面。
圖 23
五．注意事項
1、XDS110-PLUS2.0 包含兩個指示燈，正常運行時，綠色指示燈常亮，下載程序時，紅色指示燈閃爍。

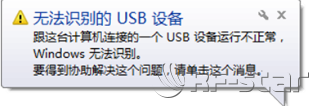

2、如果綠燈不亮或者出現無法識別USB設備驅動，多數是USB連接線過長，或者線質量太差導致的。
3、接模塊燒錄腳的杜邦線不撕開，有可能出現識別不到的情況，杜邦線間也有信號干擾。
4、存在下載hex文件后需要重啟才能掃到廣播的情況，是因為下載程序時沒有選擇自動重啟。
