Nordic 新推出的nRF21540為nRF52832應用提供更多參考

2019年12月19日，Nordic宣布推出首款功率放大器/低噪聲放大器(PA/LNA)產品nRF21540TM RF前端模塊(FEM)，完美補充了Nordic的nRF52和nRF53系列多協議系統級芯片(SoC)的配套設備。這款RF FEM的PA提供了高達+21 dBm的高度可調TX功率提升，而LNA則提供了+13 dB的RX增益。

nRF21540主要特征為：

l  支持BLE，藍牙Mesh，Thread和Zigbee，802.15.4和2.4 GHz專有協議

l  可調輸出功率，小幅遞增至+21 dBm

l  +13 dB RX增益和2.5 dB噪聲系數

l  2.36-2.5 GHz輸入頻率范圍

l  1.7至3.6 V電源范圍

l  -40 ° C至+ 105 ° C的工作溫度范圍

Nordic此前開發的許多應用都受益于外部射頻前端模塊提供的顯著范圍擴展，重要的是FEM不會損害無線電性能的其它功能，也不會對電池壽命產生重大影響。

nRF21540作為nRF52和nRF53系列多協議系統級芯片(SoC)的配套設備，我們不得不提起在BLE、ZigBee使用場景當中，Nordic 的明星產品nRF52832，其支持2.4 GHz，擁有帶浮點運算的64 MHz Cortex-M4F。

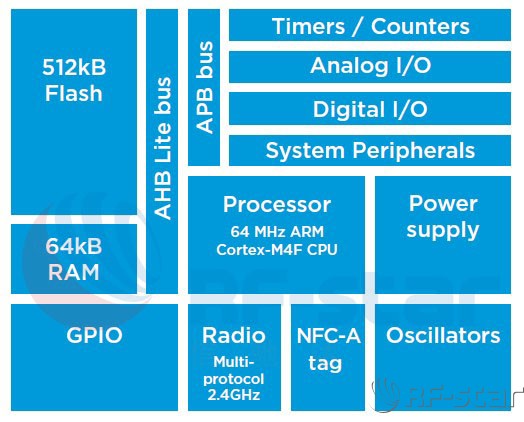

nRF52832其發射功率為+4 dBm，這顆SoC擁有512KB的Flash和64KB的RAM，額外的Flash和RAM空間也意味著nRF52832可以支持多協議，并且在運行時自動切換。現在有很多產品已經支持了多協議這個特性，看來這似乎會變成業界標準，因為目前并不是只有BLE一個無線協議。

但是nRF52832極易受到功率的限制，使其被限制于低功耗的場景當中。現在很多的穿戴設備或者工業化設備需要內置非常復雜的算法，以滿足其特定產品需要，所以需要MCU有更快的運行速度，這顆Cortex-M4F的內核運行期64MHz，比其他廠家的芯片提高了很多。現在這款nRF21540針對Nordic公司先進多協議SoC進行了優化和完美互補，使得nRF52832可以打破功率上的限制，能夠在智能設備，以及工業場景中得到更高的發揮。

nRF21540尺寸和價格可最大程度減少對BOM和電路板空間的影響,具體可以查看上一篇。nRF52832可通過使用低功耗藍牙 (BLE) 等通信協議配置成支持各種連接的應用。nRF52832甚至包含一個 NFC-A 標簽，可用于安全地與其他具有藍牙功能的產品實現帶外配對。

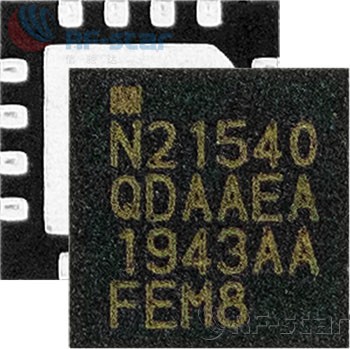

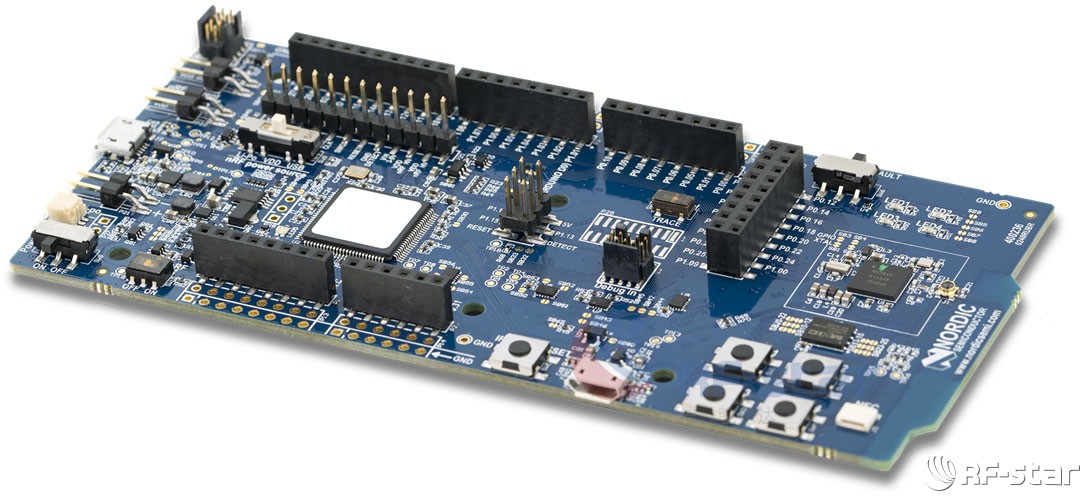

nRF21540可在1.7至3.6 V電源電壓范圍內工作，在發射功率調整為+20 dBm時，提供具有競爭力的115 mA功率數值，在RX模式下可提供4.1 mA功率，在斷電模式下則提供30 nA功率。該器件在-40至105°C溫度范圍內正常工作，可在專業照明等應用中補充Nordic的耐高溫nRF52833和nRF5340器件。該芯片采用4x4 mm QFN16封裝，并提供nRF21540 IC本身型款作為補充。Nordic提供能夠使用實驗室設備評估RF FEM性能，并結合nRF52系列器件進行實際應用性能評估的開發板。

       Nordic新發布的nRF21540搭配nRF52832無線SoC，能夠大幅提高通信范圍，深圳信馳達的nRF52系列應用方案也會因nRF21540的出現擁有更多設計思路，了解更多詳情請聯系我們。
