基于Nordic nRF52840 Dongle的快速開發指南

nRF52840 Dongle最早由Nordic 公司在2018年推出，Nordic公司宣稱nRF52840 Dongle是一種小型，低成本的USB Dongle。官方提供了大量SDK供開發人員使用。本文主要介紹如何使用nRF52840 Dongle實現LED燈控實驗。

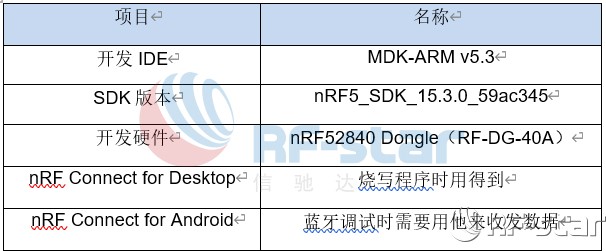

一、開發環境及工具準備

二、按鍵控制觸發 LED燈

示例用的代碼均使用官方SDK中的串口透傳例程，本節將實現用按鍵對官方原廠的nRF52840 Dongle板載上的1個LED燈以及1個RGB三色燈進行操作，也可以選用市面上的RF-DG-40A。操作步驟如下：

1.打開 SDK 中的示例工程:

  ..\..\nRF5_SDK_15.3.0_59ac345\examples\ble_peripheral\ble_app_uart\pca10056\s140\arm5_no_packs

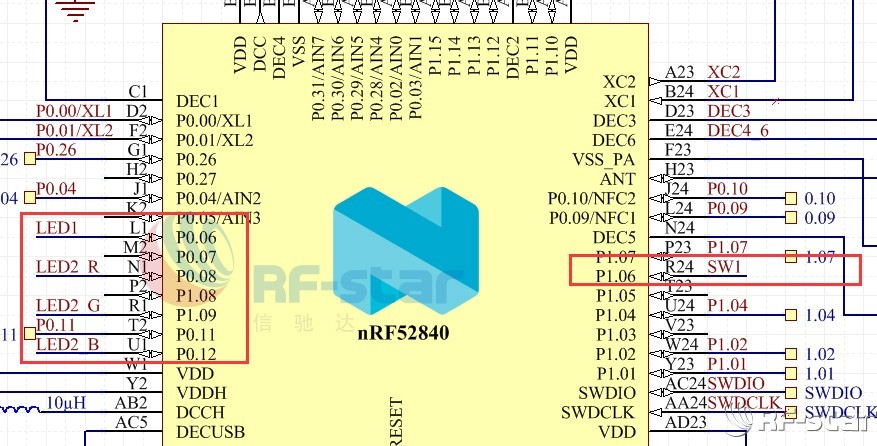

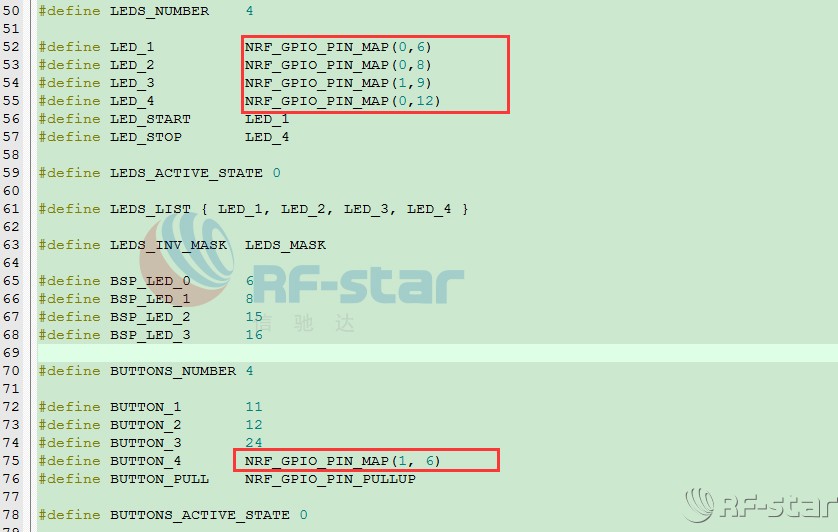

2.打開pca10056.h，首先修改相應的引腳號。

3.打開工程后接下來我們開始添加按鍵控制相關的代碼，由于SDK集成了按鍵的初始化及相關回調函數，我們只需要注冊按鍵事件即可。

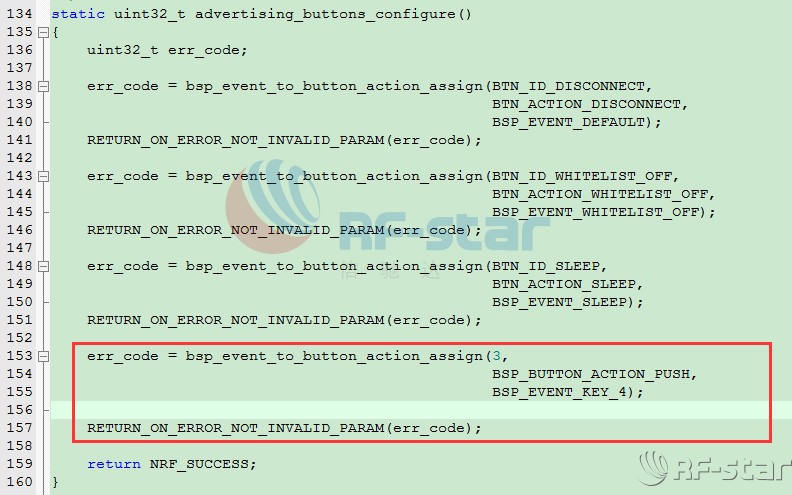

4.依次進上圖所示的函數，在函數中添加框框所示的代碼，即可注冊按鍵的觸發事件，bsp_event_to_button_action_assign 函數的第一個參數3，是按鍵的ID號。

BSP_BUTTON_ACTION_PUSH表示按鍵按下，第三個參數就是觸發的事件名稱。通過這個函數，就能完成當按鍵按下的時候會觸發事件回調。

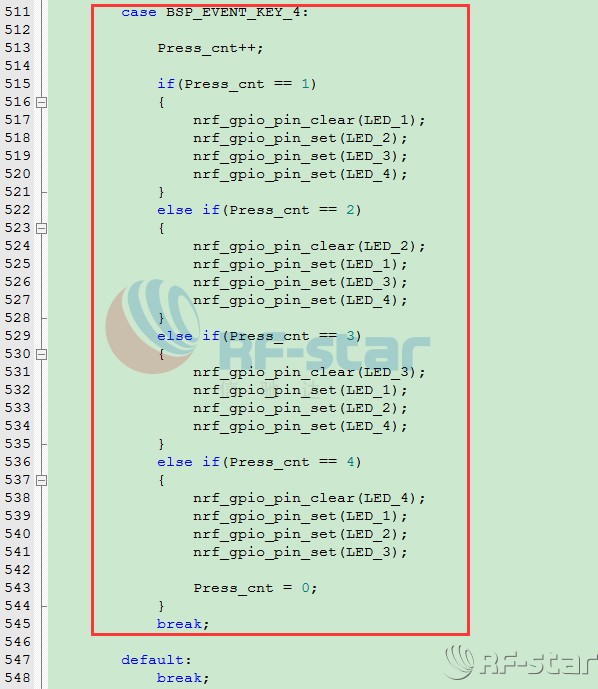

5.來看事件回調函數的修改。進入bsp_event_handler函數后，添加如下紅框框所示的代碼，為事件回調函數添加處理的內容，這里我們是做的事情是把LED逐個點亮。

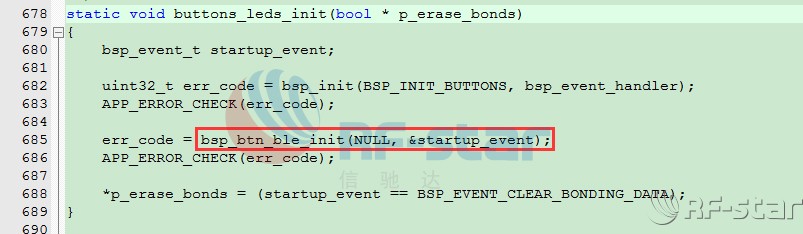

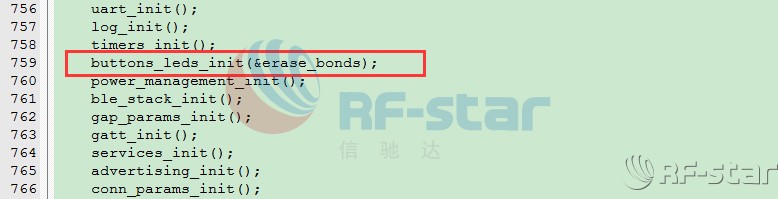

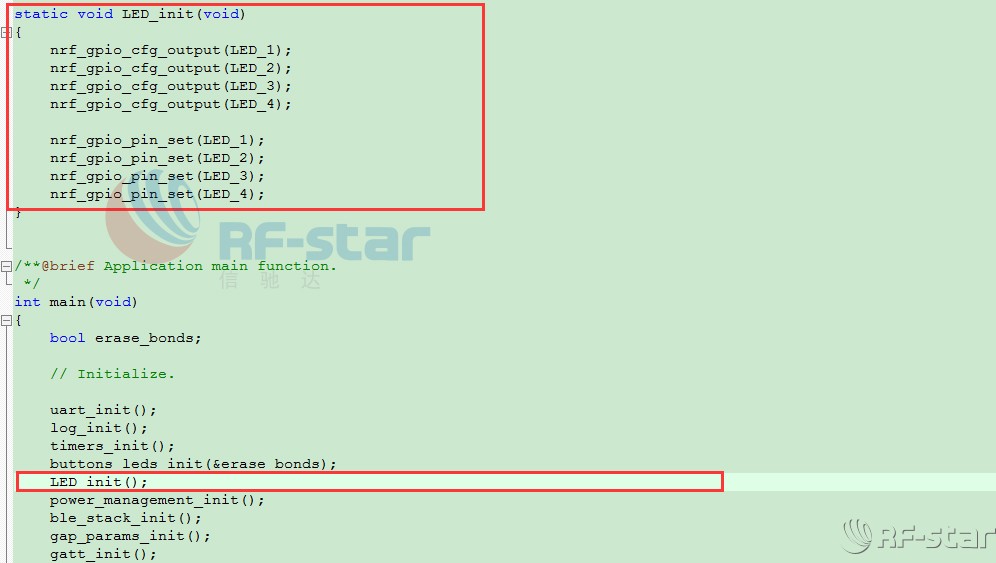

6..接著添加LED燈的初始化函數就完成了我們按鍵點燈的程序編寫，如下：

7.最后點擊編譯后會生成 HEX文件，留待后續的燒錄到52840中。

三、燒錄過程

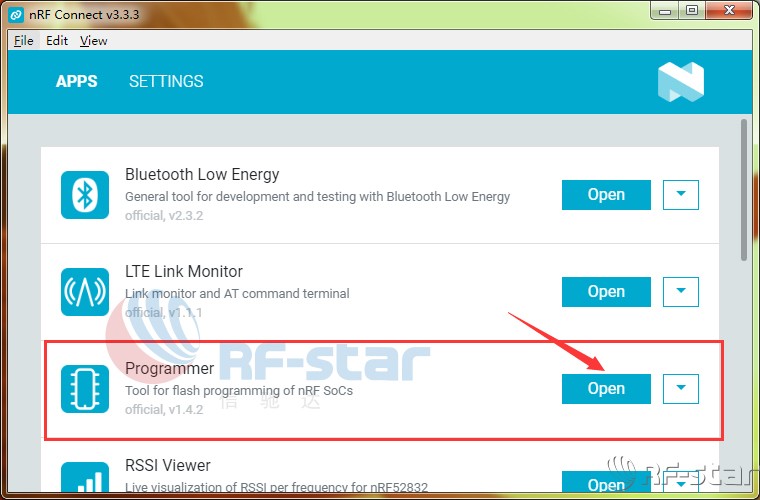

1.打開nRF Conect。

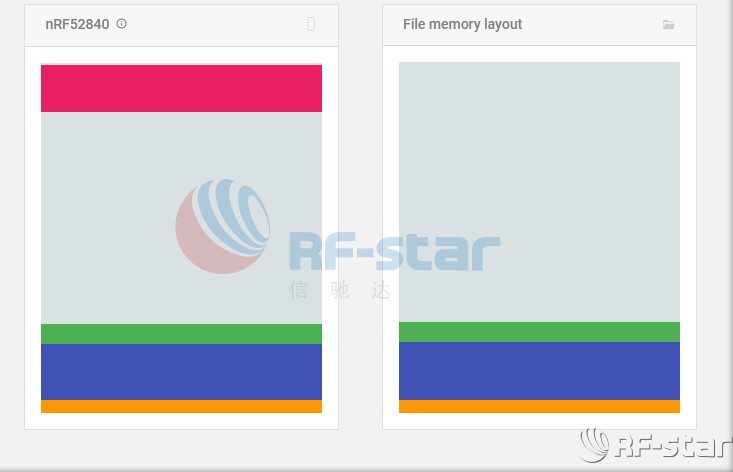

2.打開后左邊的框圖就是nRF52840的flash結構圖。

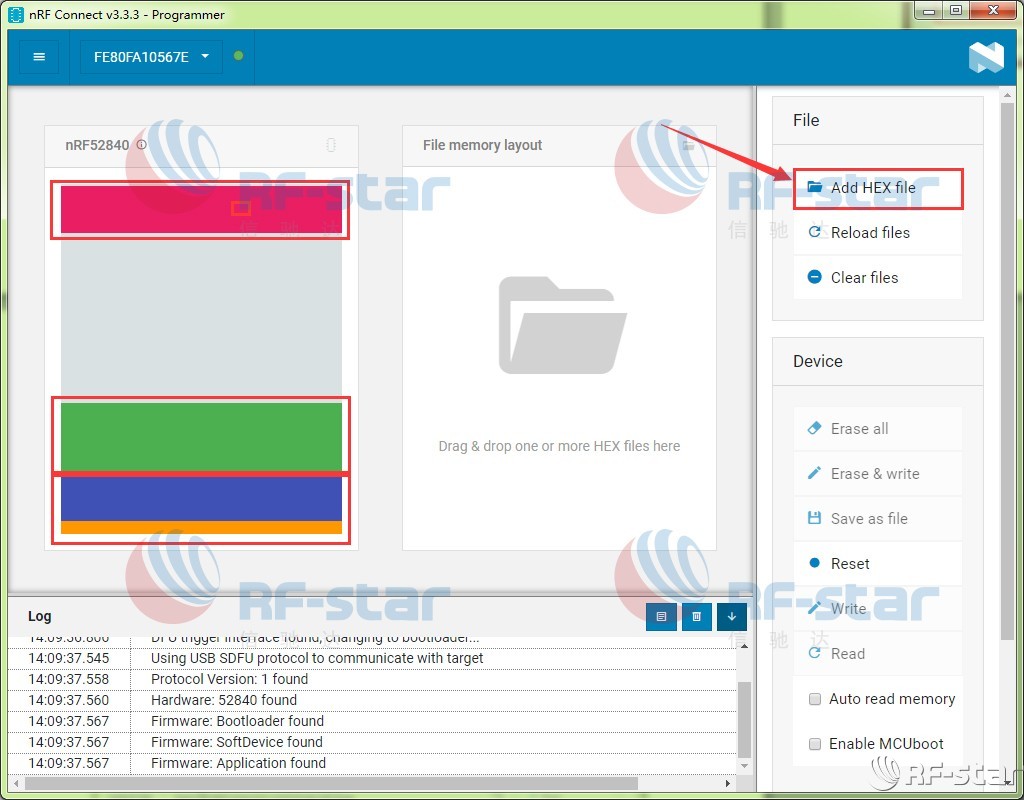

3.紅色部分是nRF52840 Dongle的bootloader，橙色和深藍牙部分是MBR+協議棧，綠色部分就是我們的Dongle應用層程序固件，注意這個固件這不開源的。接下來點擊Add HEX file添加我們剛才寫好的程序的hex文件，HEX路徑如下：

..\..\SDK_15.3.0_59ac345\examples\ble_peripheral\ble_app_uart\pca10056\s140\arm5_no_packs\_build  。

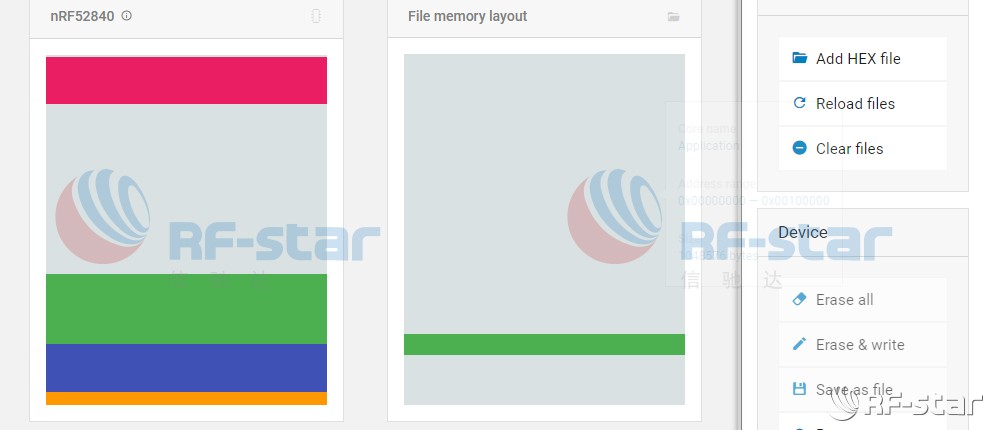

4.添加之后右邊會出現一條綠色的部分，這就是剛剛我們寫好程序所占用的空間大小，可以從中看到起始地址和末端地址，那么為什么不是從0地址開始了？是因為還需要添加softdevice也就是協議棧。

5.添加協議棧路徑為：

..\..\nRF5_SDK_15.3.0_59ac345\components\softdevice\s140\hex

6.添加完后框圖如下，橙色和深藍牙部分就是我們剛剛添加的協議棧和MBR。

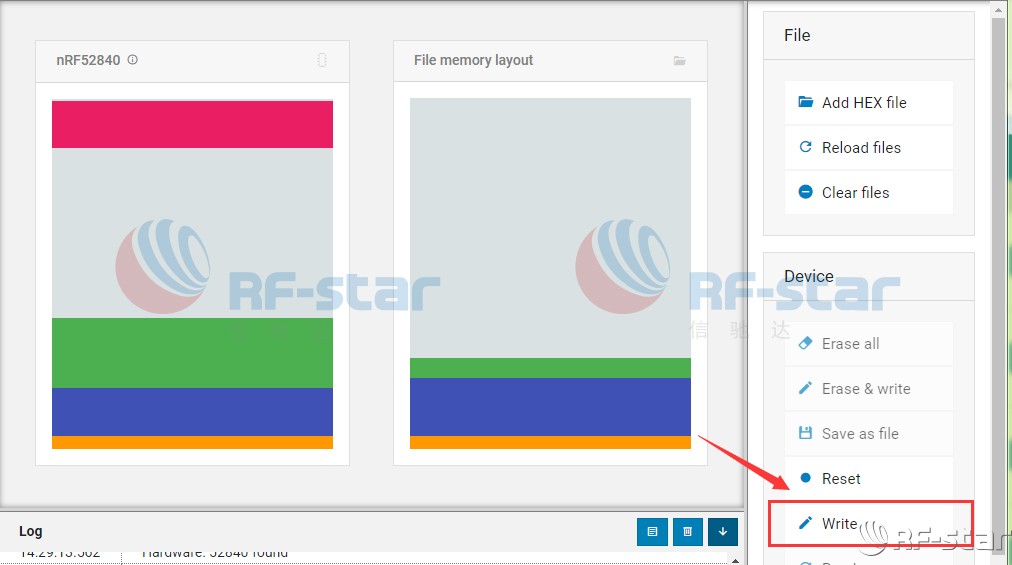

7.燒錄（寫入）程序。點擊Write，就可以把右邊所有非空白的代碼區域給燒錄到nRF52840中。為了確定是否燒錄成功最好可以驗證一下，如圖所示：

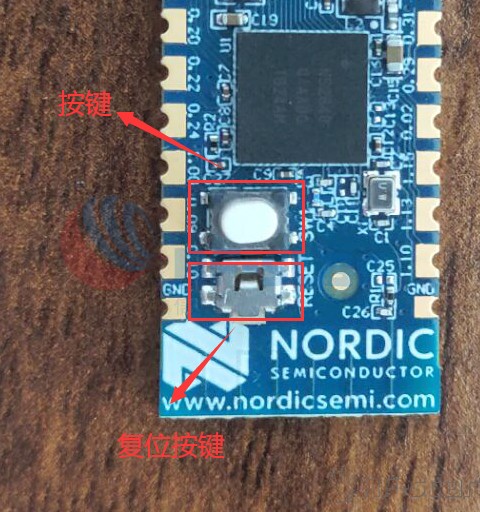

注意！這里的寫入是不會把bootloader給擦除的。當燒錄成功后，如果要再次燒錄是需要進入bootloader模式才能識別到COM口的，那么怎么進入bootloader模式呢？只需要按下復位按鍵就行了，當進入bootloader模式時，模塊會有紅燈閃爍提示，這時候模塊不會運行應用層程序，需要重新插拔后，模塊默認會執行應用層程序。

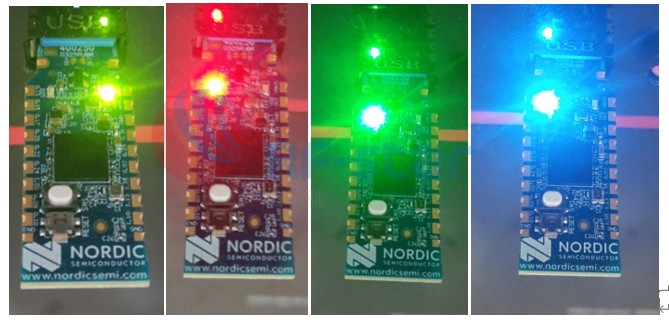

8.驗證。模塊燒錄成功后，就可以直接按下按鈕來驗證剛才的程序，程序里的功能是每按下一次按鍵，就會切換LED燈，效果如下圖所示，循環依次點亮黃色，紅色，綠色，藍色LED燈。

四、通過手機APP點亮 LED燈

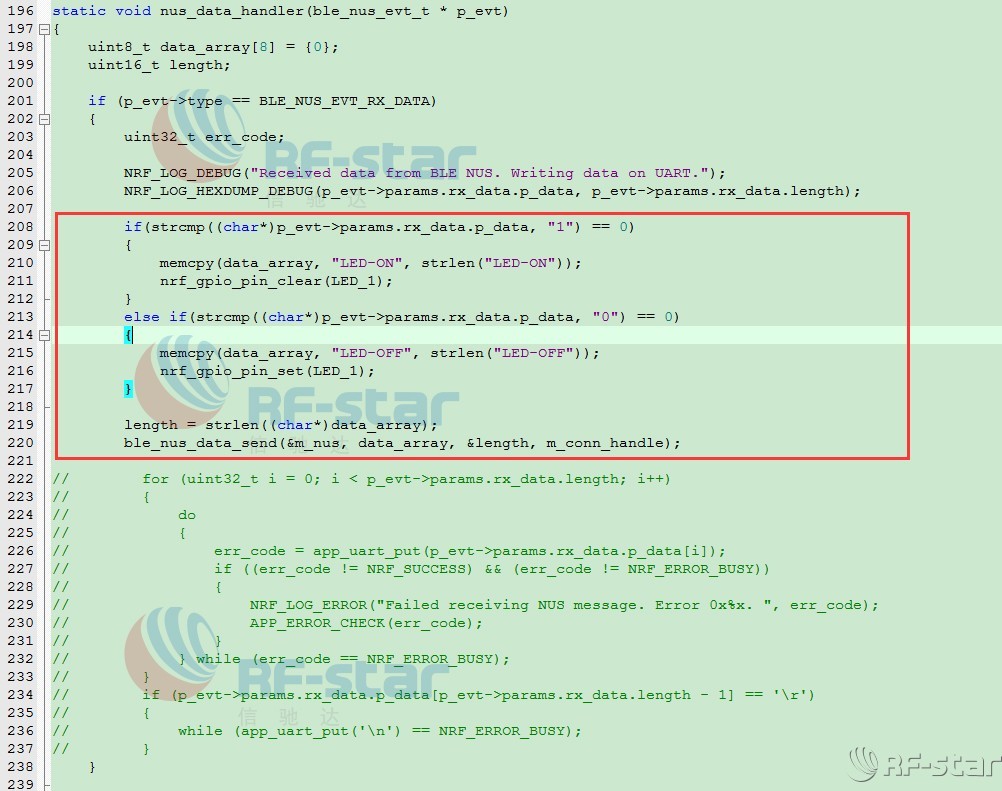

1.使用上一個示例工程，接著添加代碼，實現通過手機APP nRF Connect來下發指令數據控制板載的LED燈狀態。在nus_data_handler函數中添加和屏蔽如下代碼

添加圖中紅框中所示的代碼，并且把串口處理相關的代碼屏蔽掉，然后按照上面介紹的燒錄方法燒錄程序。

2.驗證

打開nRF Connect 應用，然后點擊掃描，找到Nordic_UART名稱的廣播設備，然后點擊連接

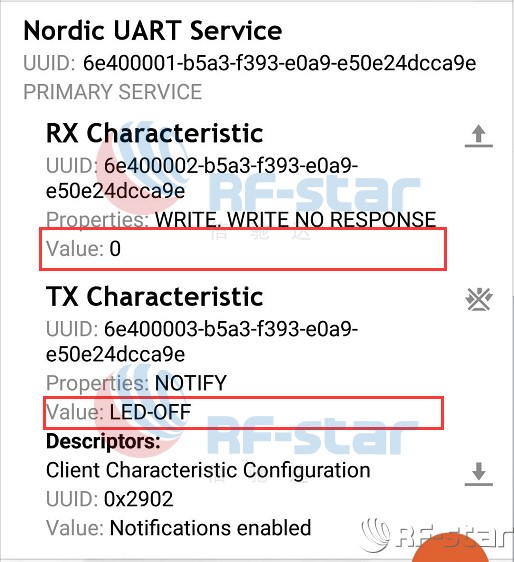

3.連接過后，在數據發送通道中發送字符1指令，表示打開板載的LED1燈，發送字符0，表示關閉板載的LED1燈。同時在接收通道會有相應的回饋信息，如下圖：
