TI最新CC2640R2L與nRF52805有何區別?

2020-08-26 10:09:25 信馳達科技

TI（德州儀器）最近推出的CC2640R2L是2.4 GHz無線微控制器（MCU），支持低功耗Bluetooth 5.1和專用2.4 GHz應用，包括Wi-Fi?、Bluetooth Low Energy、Thread、ZigBee?、Sub-1 GHz MCU和主機MCU，它們都使用單核軟件開發工具包（SDK）和豐富的工具集，共享一個通用、易于使用的開發環境。德州儀器推出的低功耗無線微控制器CC2640R2L，能收發范圍更大的射頻信號。

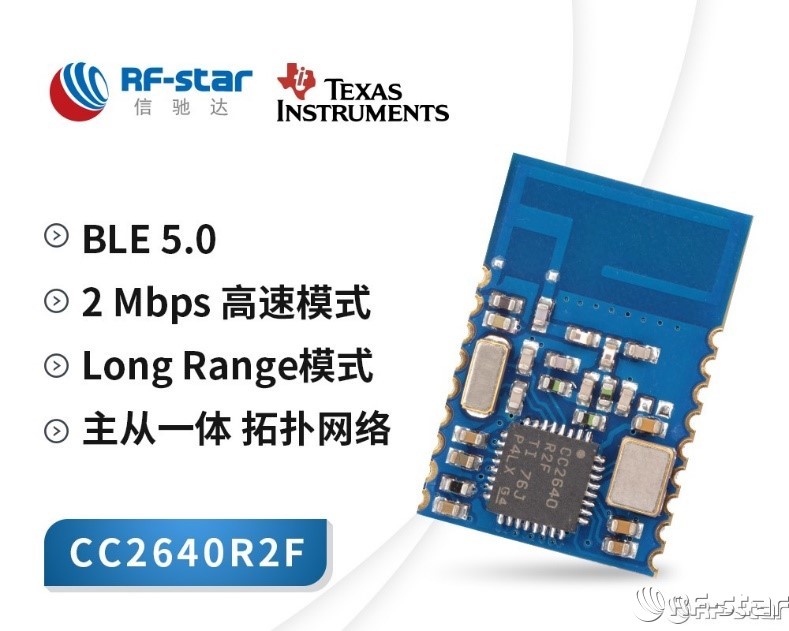

信馳達科技基于CC2640R2F芯片推出的藍牙模組RF-BM-4044B2在市場上取得不錯的反響，而CC2640R2L作為CC2640R2F的低成本版，在價格方面更低。

從芯片支持的藍牙協議上看,CC2640R2L支持BLE 5.1協議，可以利用AOA/AOD進行室內定位，非常適用于提升物聯網（IoT）應用的性能。nRF52805支持BLE 5.2協議，即支持LE Audio功能。

那么CC2640R2L和nRF52805 兩款芯片的差別究竟在哪里呢？

內核方面， CC2640R2L是48 MHz ARM? Cortex?-M3內核，擁有275KB 非易失性存儲器，包括128KB系統內可編程閃存，高達 28KB系統SRAM，其中20KB為SRAM。

nRF52805是48 MHz ARM? Cortex?-M4內核，時鐘頻率為64 MHz。它具有192 KB閃存和24 KB RAM。從內核方面來看，nRF52805的性能高于CC2640R2L，但是在閃存和RAM方面，CC2640R2L的資源更加豐富。

CC2640R2L相較于CC2640R2F，沒有Sensor Controller Engine，減少的器件使其價格更低，對于不需要使用傳感器或者對傳感器數據要求不高的客戶，CC2640R2L更加實惠的價格更滿足基礎透傳功能的應用場景。

nRF52805支持藍牙5.2 SoC，能夠實現2 Mbps的藍牙高吞吐量，更快，更高效地傳輸數據，并具有藍牙信道選擇算法＃2（CSA＃2），從而改善了共存性并減少了干擾。

由于小型設計通常需要四層PCB，而這四層PCB的成本要高得多，nRF52805采用最小封裝，針對兩層PCB設計進行了優化，因此實現小且低成本的設計，非常適合低成本的應用。應用在信標，醫療設備，傳感器，多媒體演示等應用中是理想選擇。

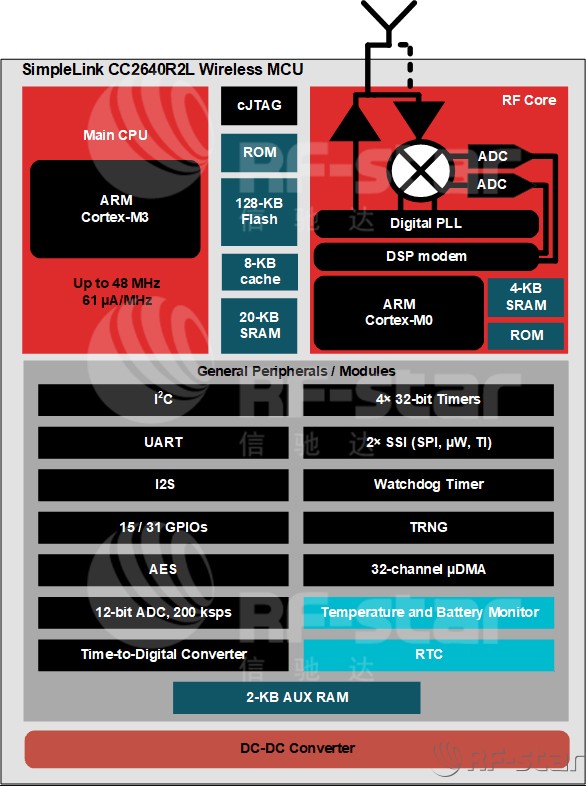

CC2640R2L參數：

微控制器：

強大的Arm^?Cortex^?-M3
高達48 MHz時鐘速度
275KB的非易失性存儲器，包括128KB的系統內可編程閃存
高達28KB的系統SRAM，其中20KB是超低泄漏SRAM
8KB SRAM用于高速緩存或系統RAM
支持“空中傳送”升級（OTA）

符合RoHS標準的封裝：

5?mm×5?mm RHB VQFN32（15個GPIO）
7?mm×7?mm RGZ VQFN48（31個GPIO）

外圍設備：

所有數字外設引腳都可以引到任何GPIO
四個通用定時器模塊（8個16位或4個32位定時器，每個均有PWM）
UART、I2C和I2S
實時時鐘（RTC）
AES-128安全模塊
集成溫度傳感器

低功耗：

寬電源電壓范圍
正常工作：1.8至3.8 V
外部調節器模式：1.7至1.95 V

射頻部分：

2.4 GHz射頻收發器，兼容藍牙低功耗5.1和早期的LE規范
出色的接收機靈敏度（BLE為-97 dBm）、選擇性和阻塞性能
可編程輸出功率高達+5 dBm
單端或差分射頻接口

nRF52805參數：

Arm?Cortex?-M4處理器
時鐘頻率為64 MHz
192 KB閃存和24 KB RAM

模擬和數字接口：

2通道12位ADC
SPI
UART
TWI
QDEC

無線電：

具有高達4 dBm的TX功率
-97 dBm的靈敏度（1 Mbps Bluetooth LE）

信馳達科技現已推出CC2640R2L模塊，支持室內定位能力強大的BLE 5.1協議。早在2019年1月21日，藍牙技術聯盟Bluetooth SIG宣布核心規范 Core specification 5.1發布，引入了期待已久的AoA/AoD特性。AoA/AoD到達角/發送角測距是一種基于信號到達角度/發送角度的定位算法,通過藍牙5.1設備感知發射節點信號的到達/發送方向，計算接收節點和發射節點之間的相對方位或角度，然后再利用三角測量法或其他方式計算出未知節點的位置，非常適合物聯網室內定位應用。
