芯科Wireless Gecko入門套件實測對比EFR32BG22與nRF52832廣播功耗

Silicon Labs在2020年6月17日早上通過線上召開最新SoC芯片BG22的線上研討會，公布了BG22的性能參數，EFR32系列BG22芯片采用ARM Cortex-M33內核。在發布會中，Si公司展示了EFR32BG22的亮點，采用紐扣電池供電工作時長可達十年。EFR32BG22特性中最為亮眼的是低功耗特性。EFR32BG22實際測量功耗究竟怎樣？信馳達科技實際測量基于EFR32BG22芯片的RF-BM-BG22A藍牙模塊功耗情況發現，對比Nordic nRF52832芯片，EFR32BG22的功耗確實低了不少，以下是測試過程。

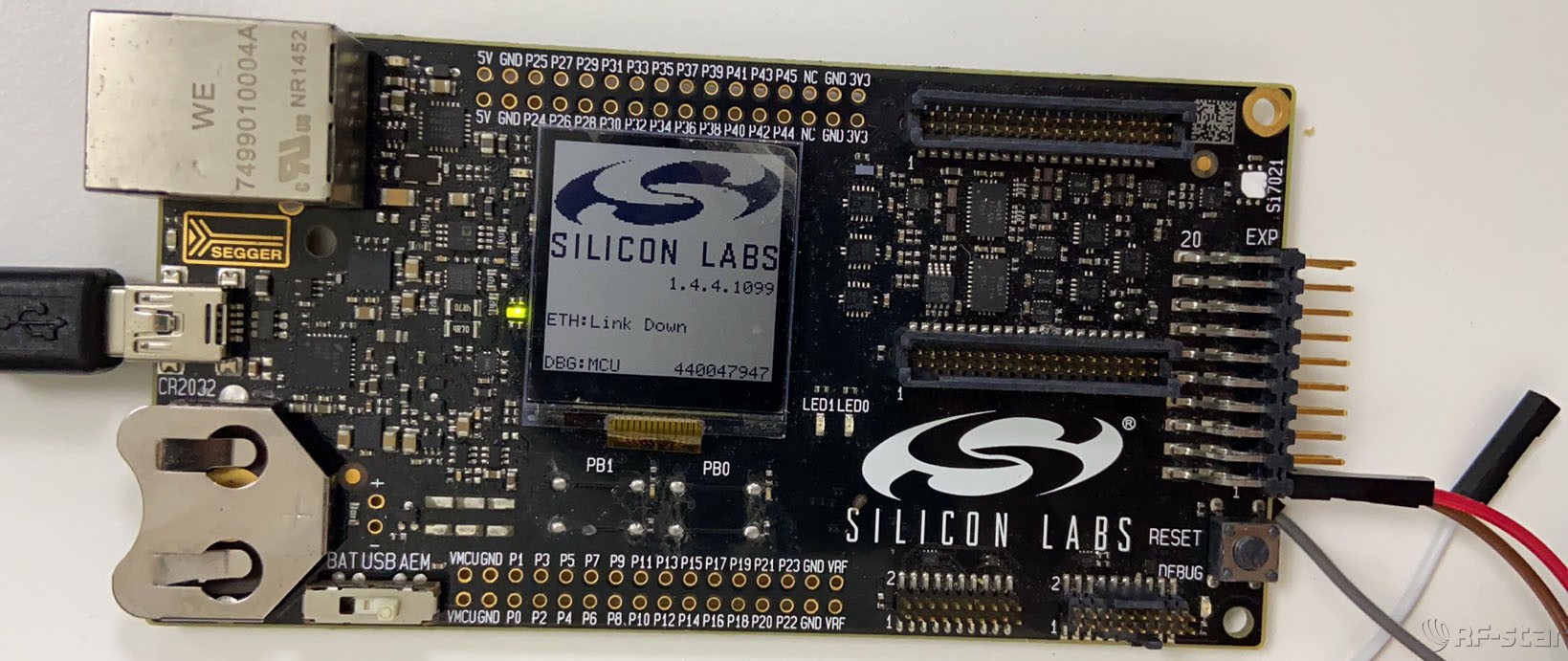

測試前準備一個開發套件：EFR32xG22 Wireless Gecko Starter Kit，這個套件在官網可以買到，價格較貴，99美元。

官網鏈接：

https://www.silabs.com/development-tools/wireless/efr32xg22-wireless-starter-kit

需要安裝開發套件配套的軟件：simplicity-studio。

下載鏈接：

https://cn.silabs.com/products/development-tools/software/simplicity-studio

      下面根據不同的通信類型統計了EFR32BG22的功耗情況。

測試情況：

基于EFR32BG22芯片的RF-BM-BG22A藍牙模塊默認測試條件開啟開門狗，關閉看門狗的平均電流比所測數據低1-3μA。

下面是基于Nordic nRF52832的RF-BM-ND04/ND08藍牙模塊功耗實際測試表格：

可以從前后兩張表可以看出，基于EFR32BG22芯片的RF-BM-BG22A的功耗相比nRF52832藍牙模塊低了不少。我們可以從下面的具體廣播模式進行對比。

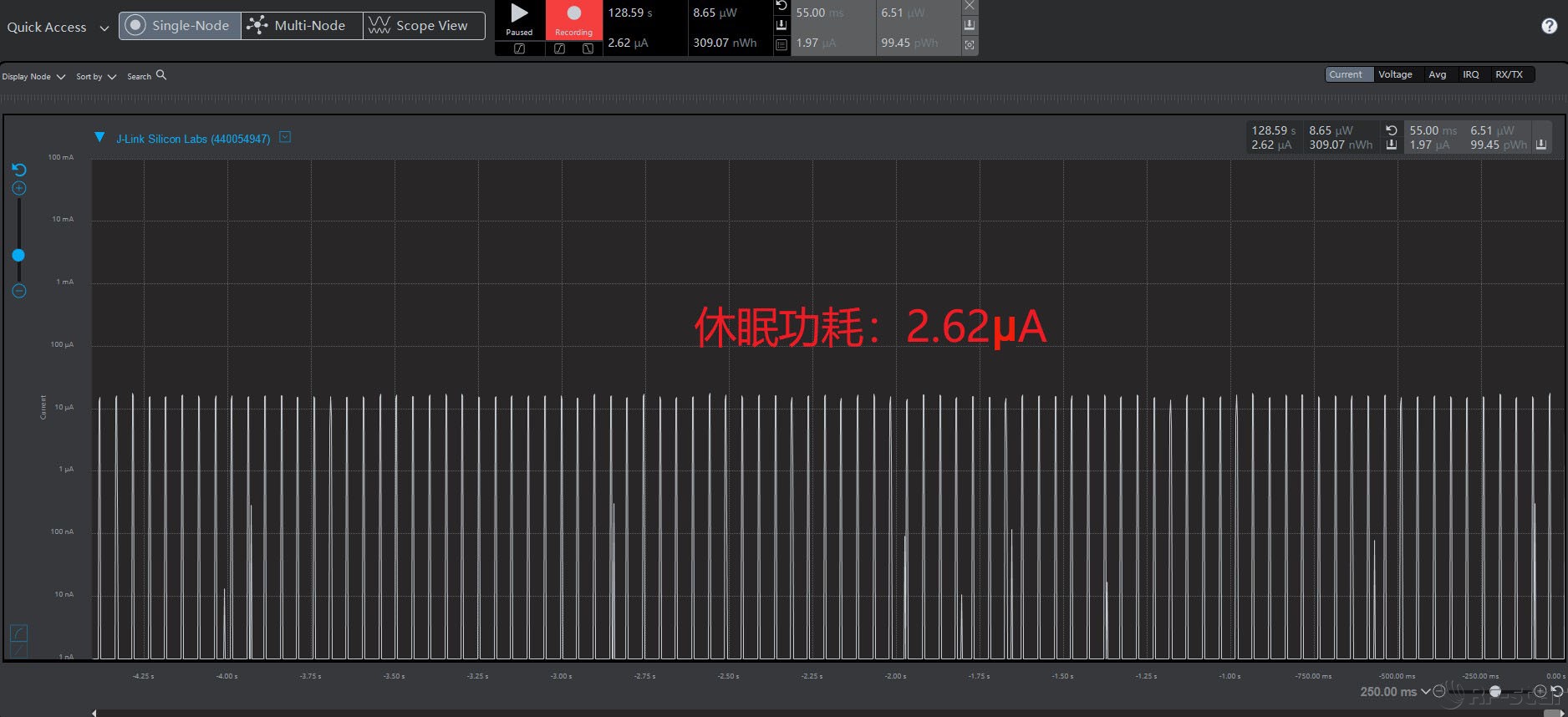

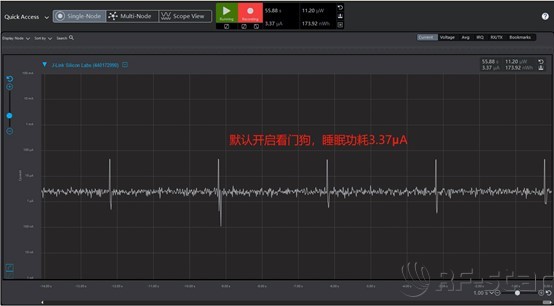

1. 睡眠功耗

       EFR32BG22：

nRF52832：

       RF-BM-BG22A如果關閉看門狗功能，功耗會低于nRF52832。

2. 從模式廣播

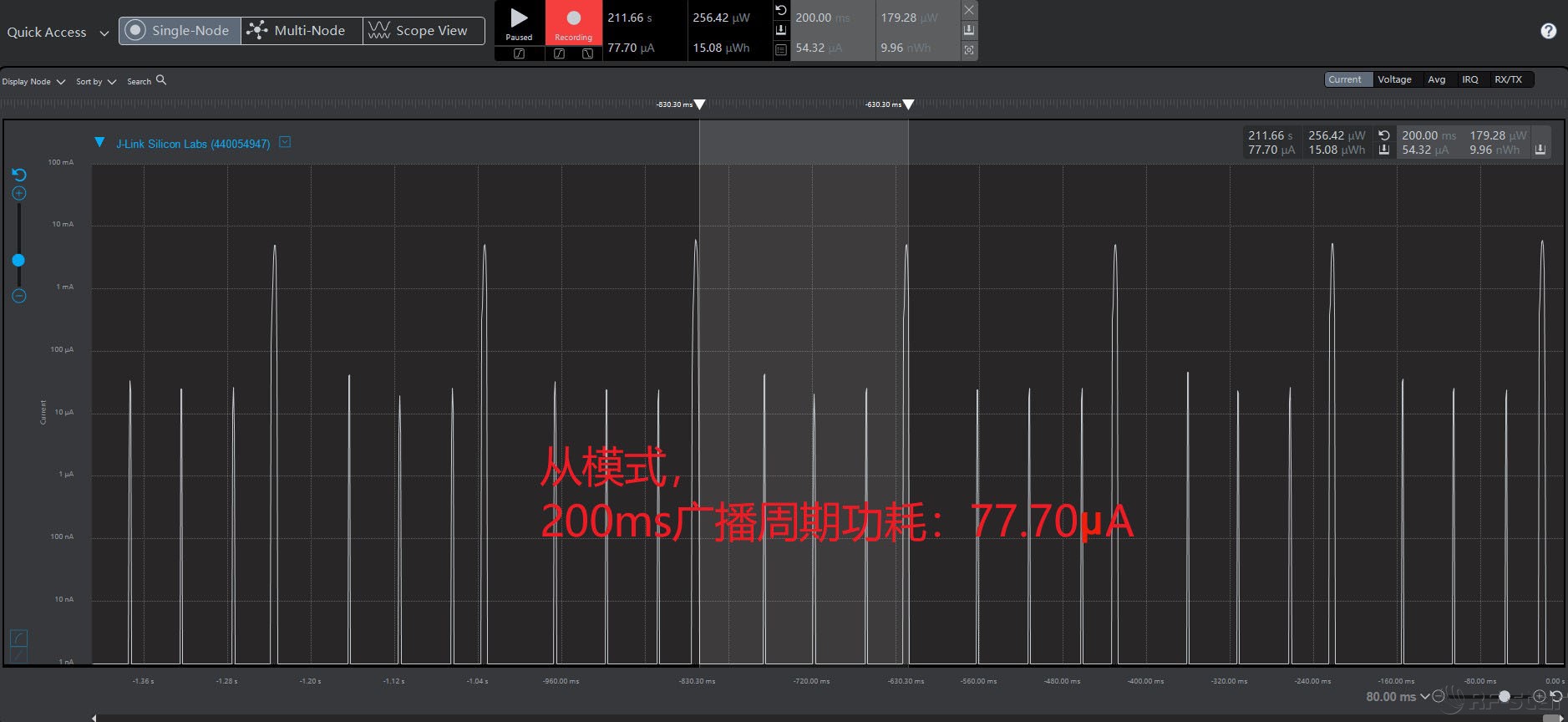

2.1 廣播周期200ms

       EFR32BG22：

nRF52832：

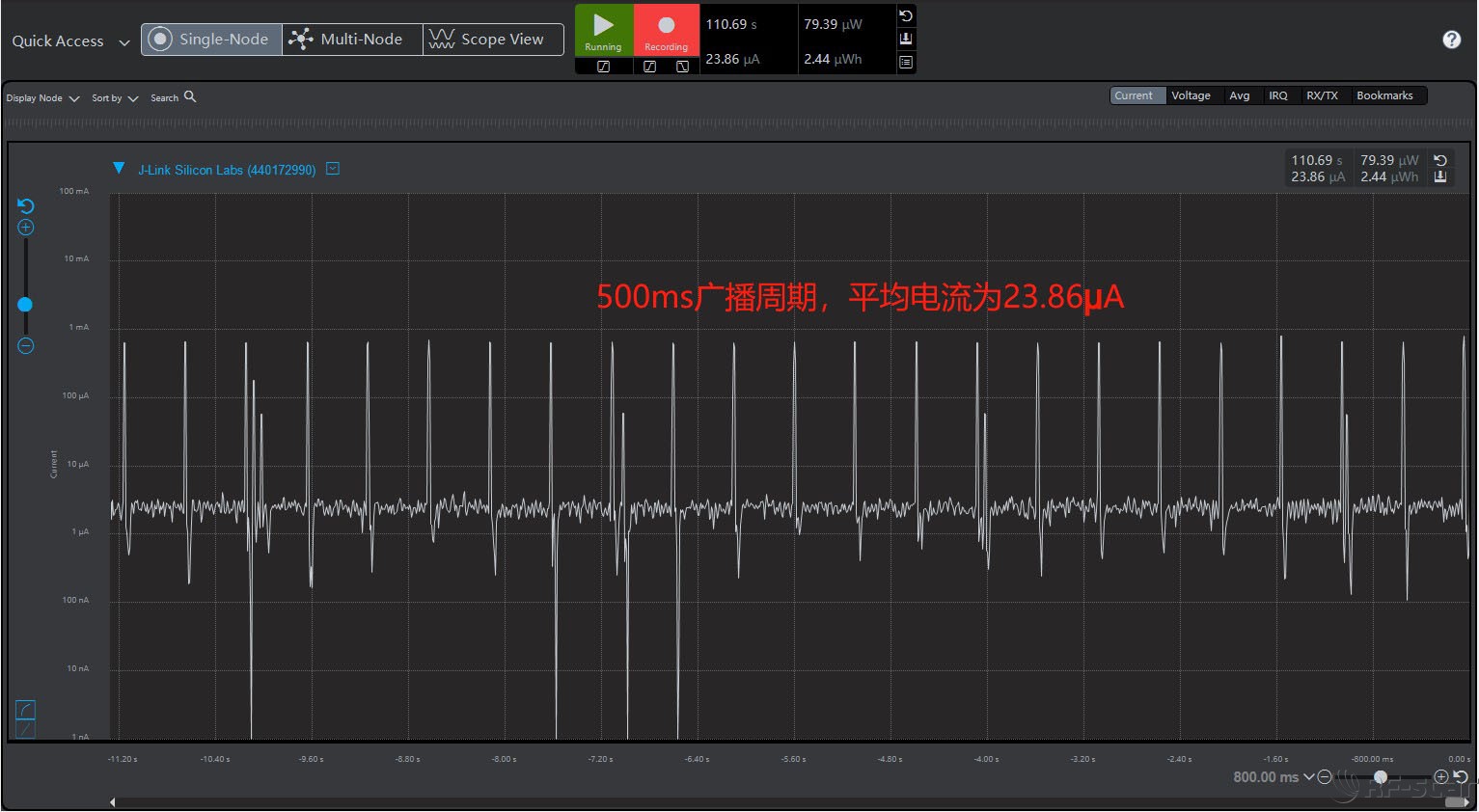

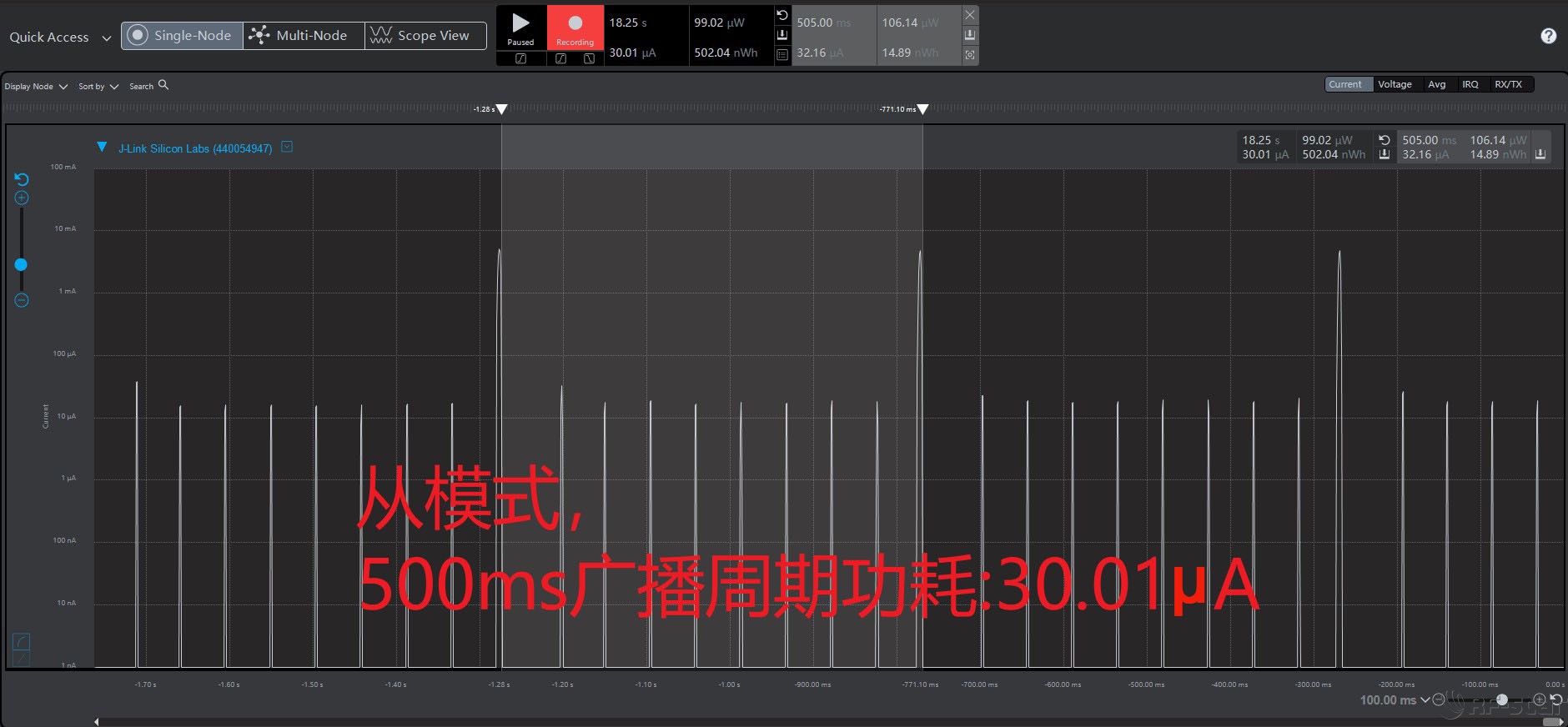

2.2 廣播周期500ms

       EFR32BG22：

nRF52832：

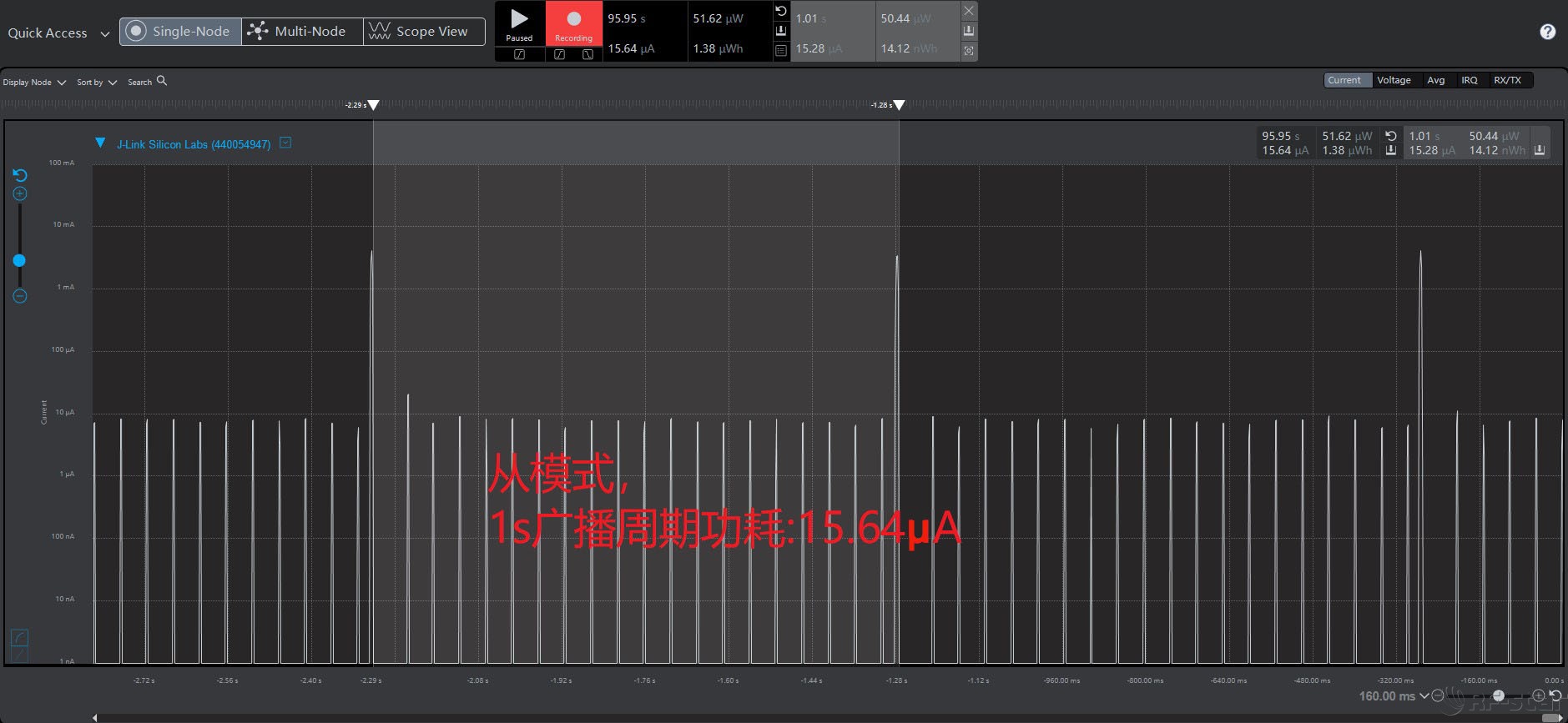

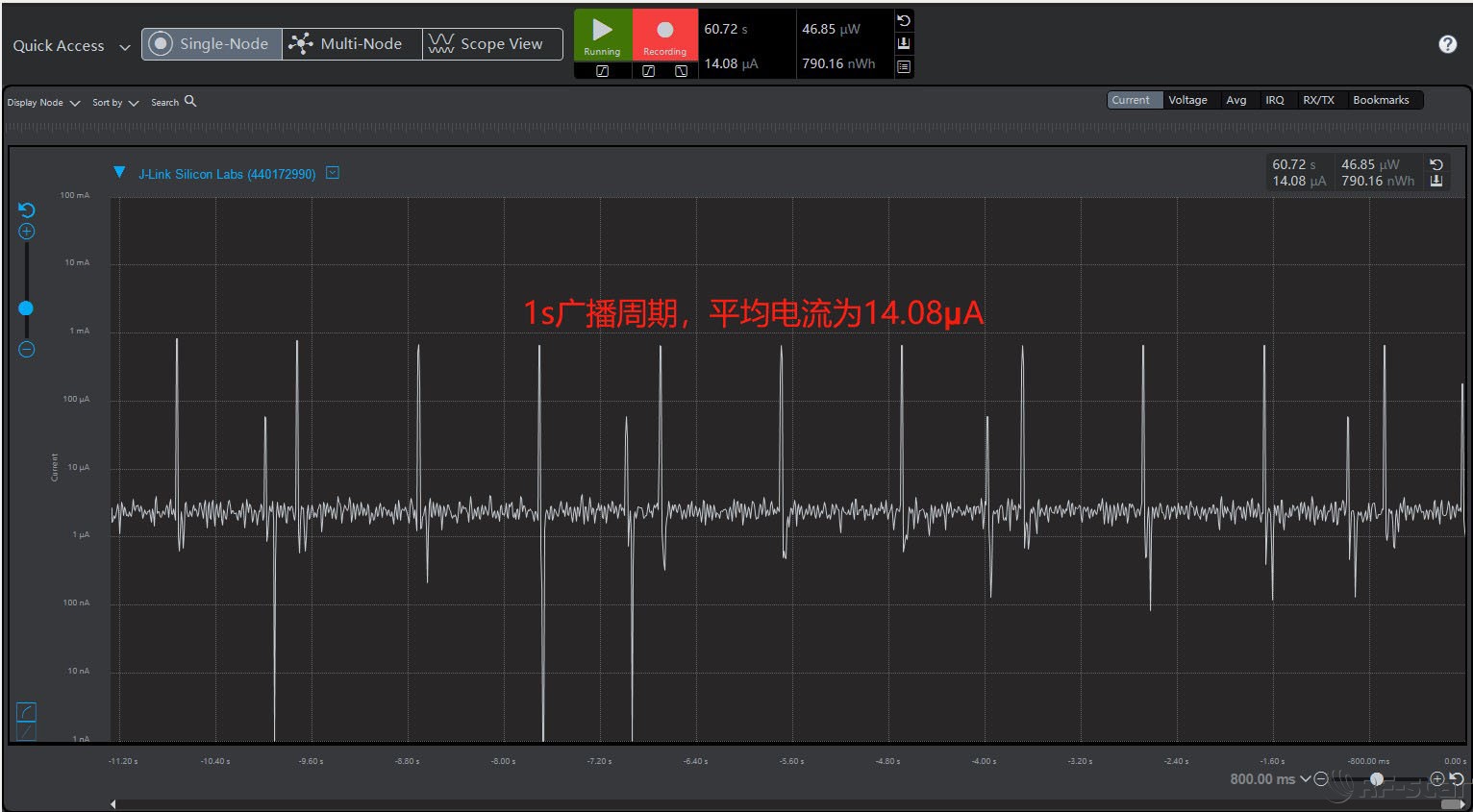

2.3 廣播周期1s

       EFR32BG22：

nRF52832：

2.4 廣播周期2s

       EFR32BG22：

nRF52832：

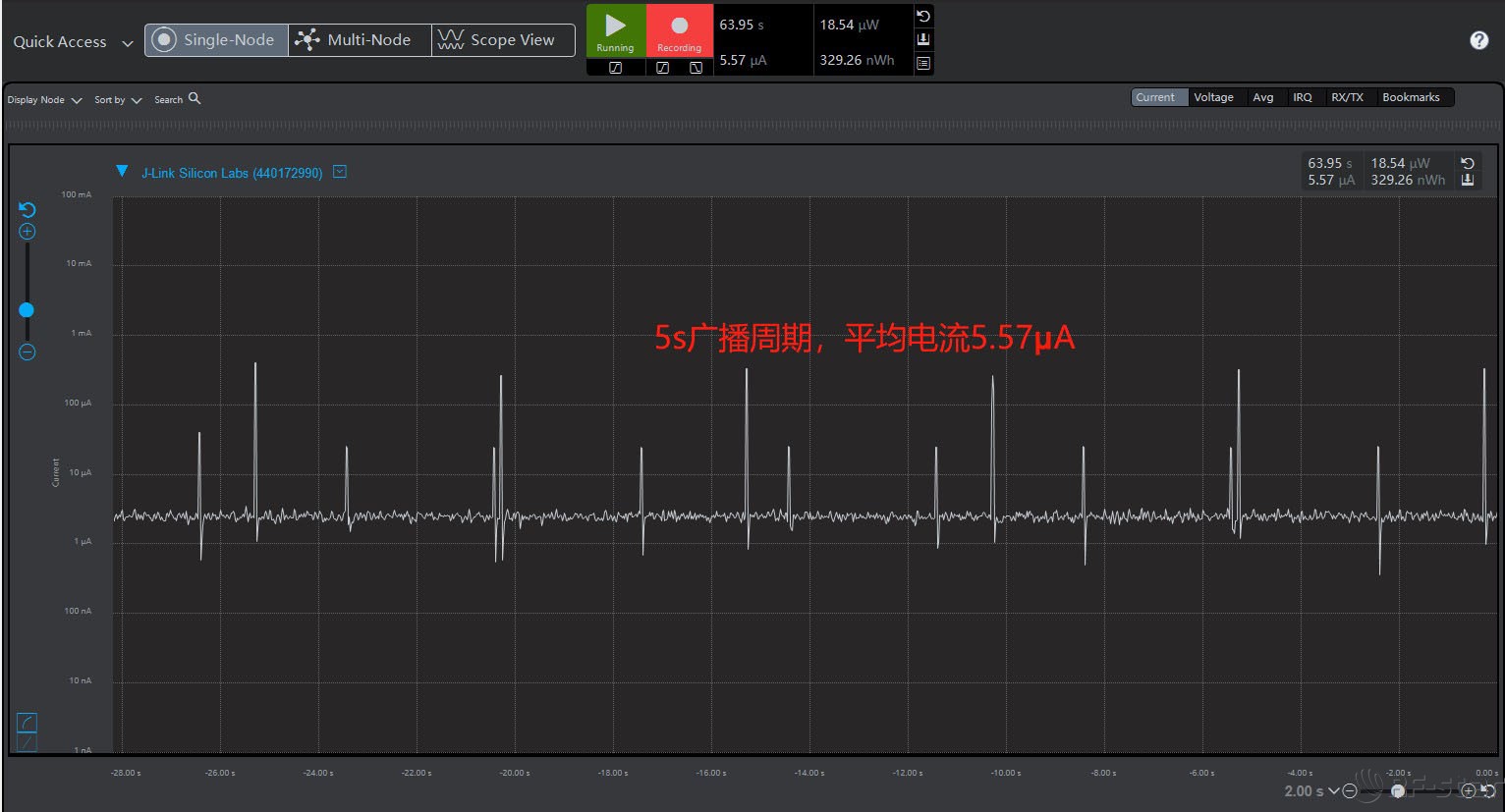

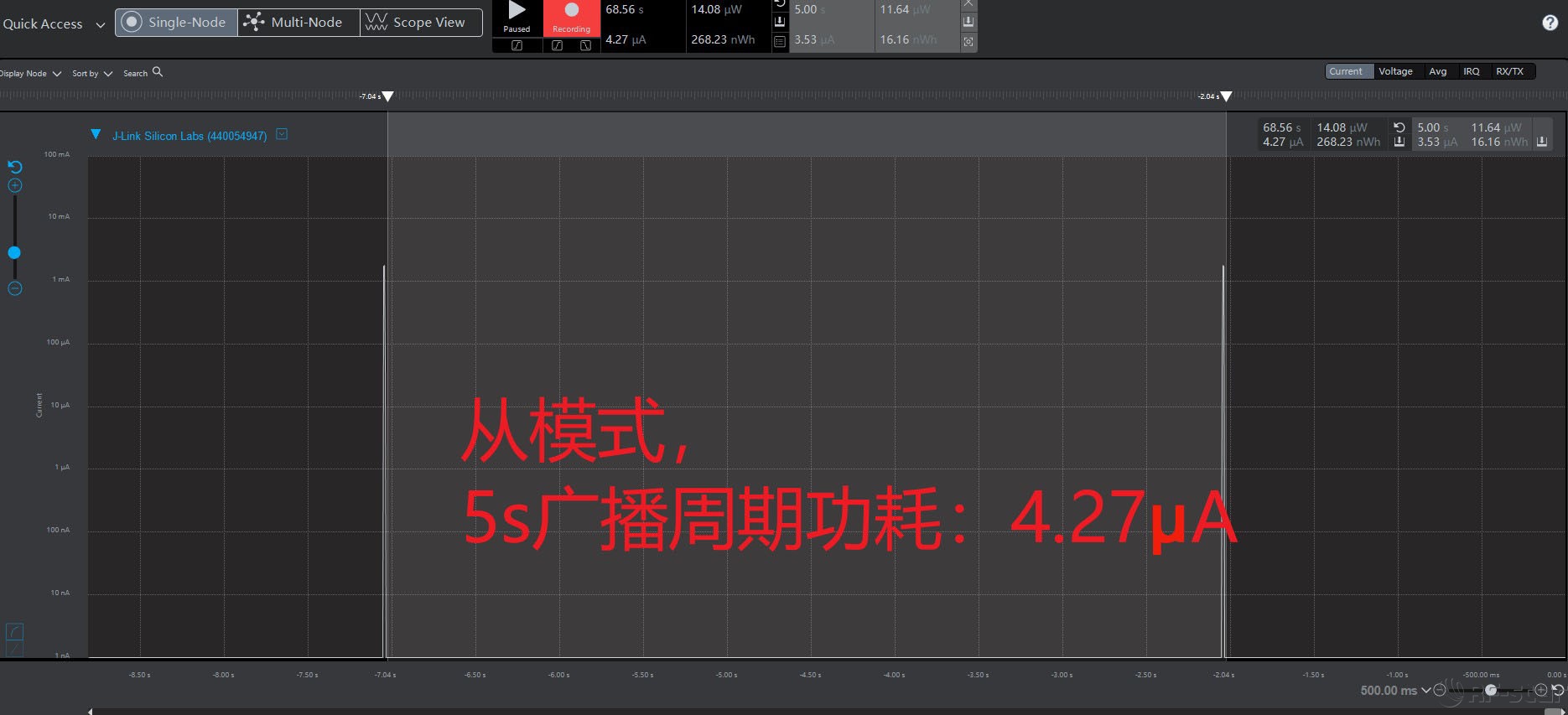

2.5 廣播周期5s

       EFR32BG22：

nRF52832：

3. 從模式連接

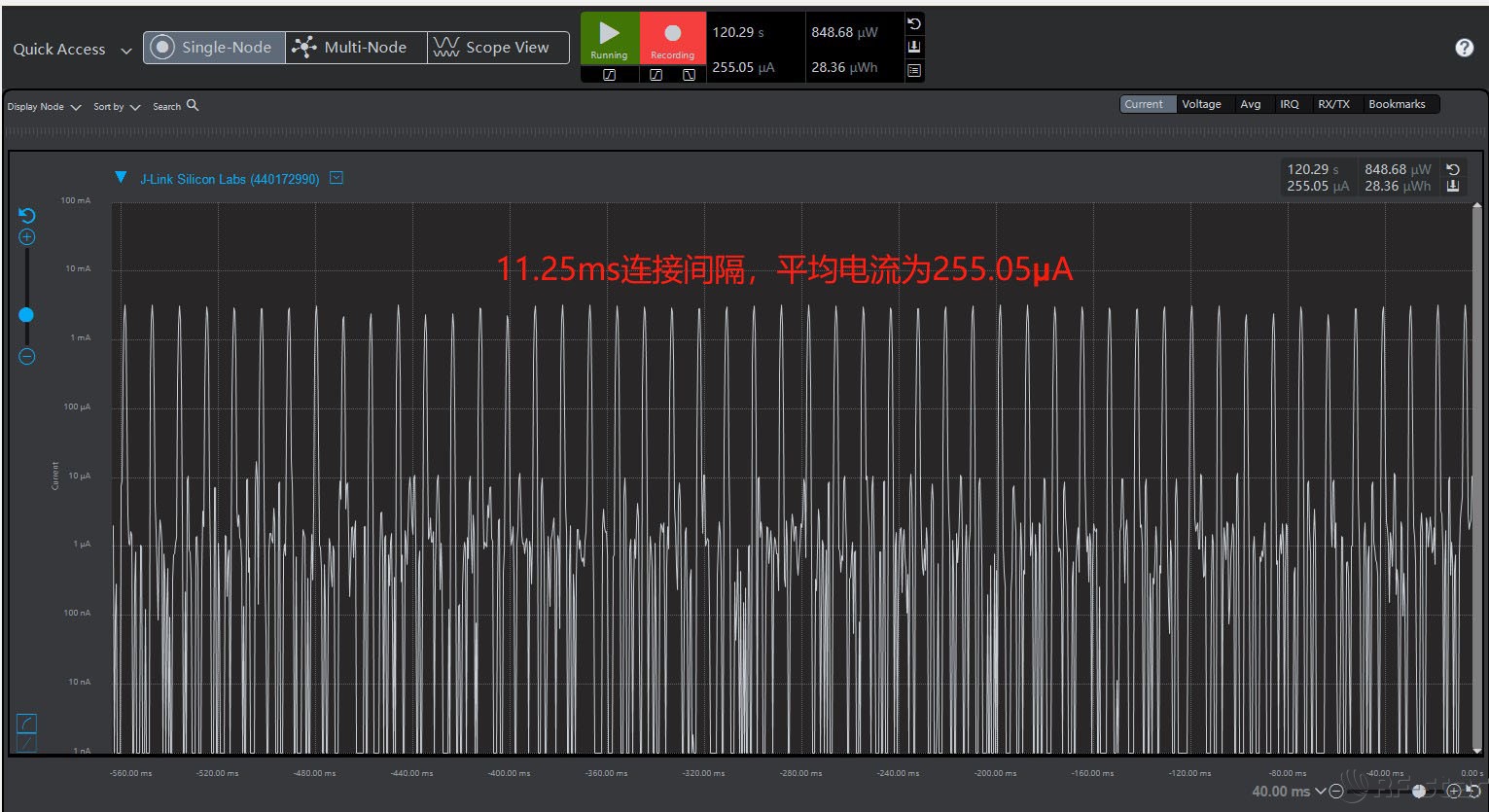

3.1 連接間隔11.25ms

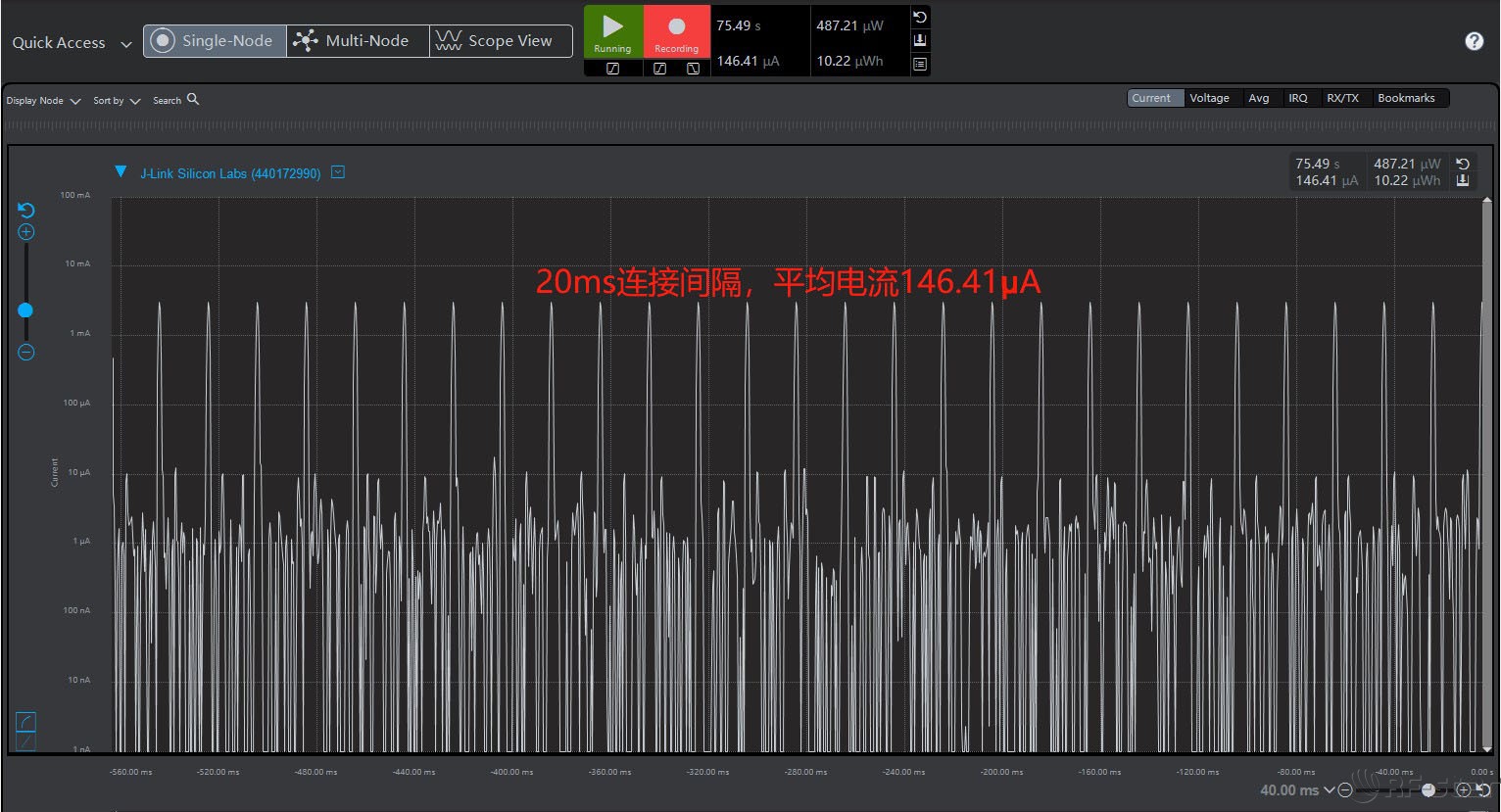

3.2 連接間隔20ms

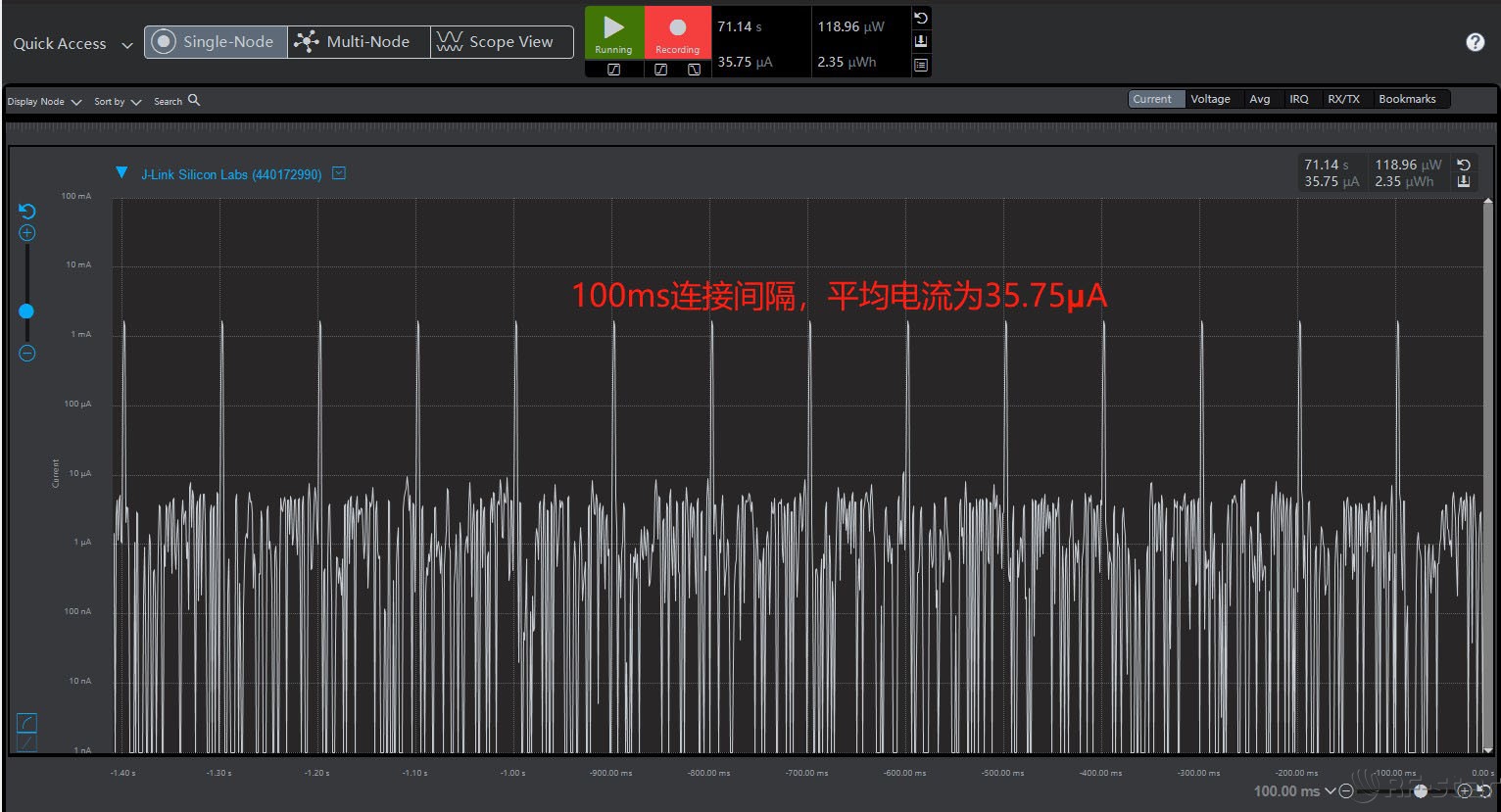

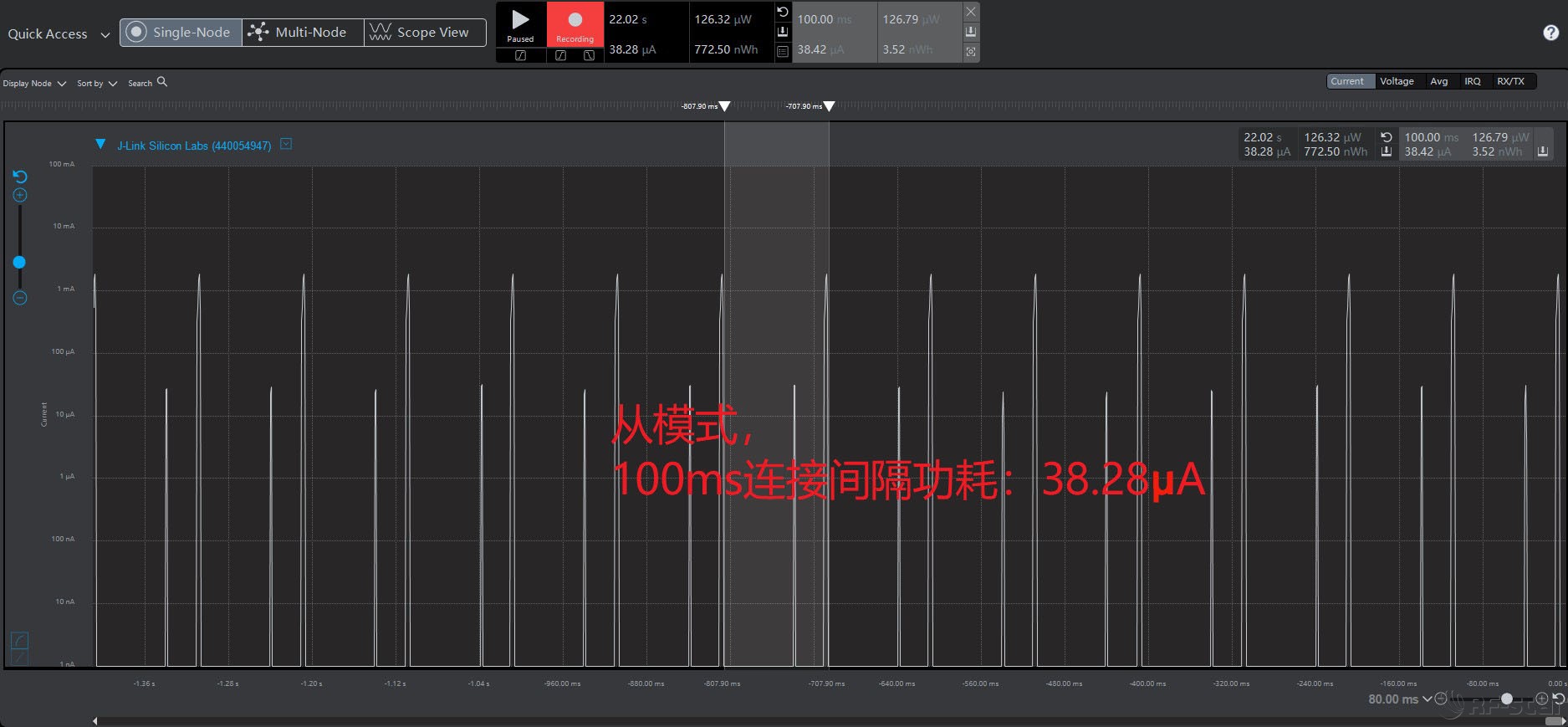

3.3 連接間隔100ms

       EFR32BG22：

nRF52832：

4. 主從一體模式廣播

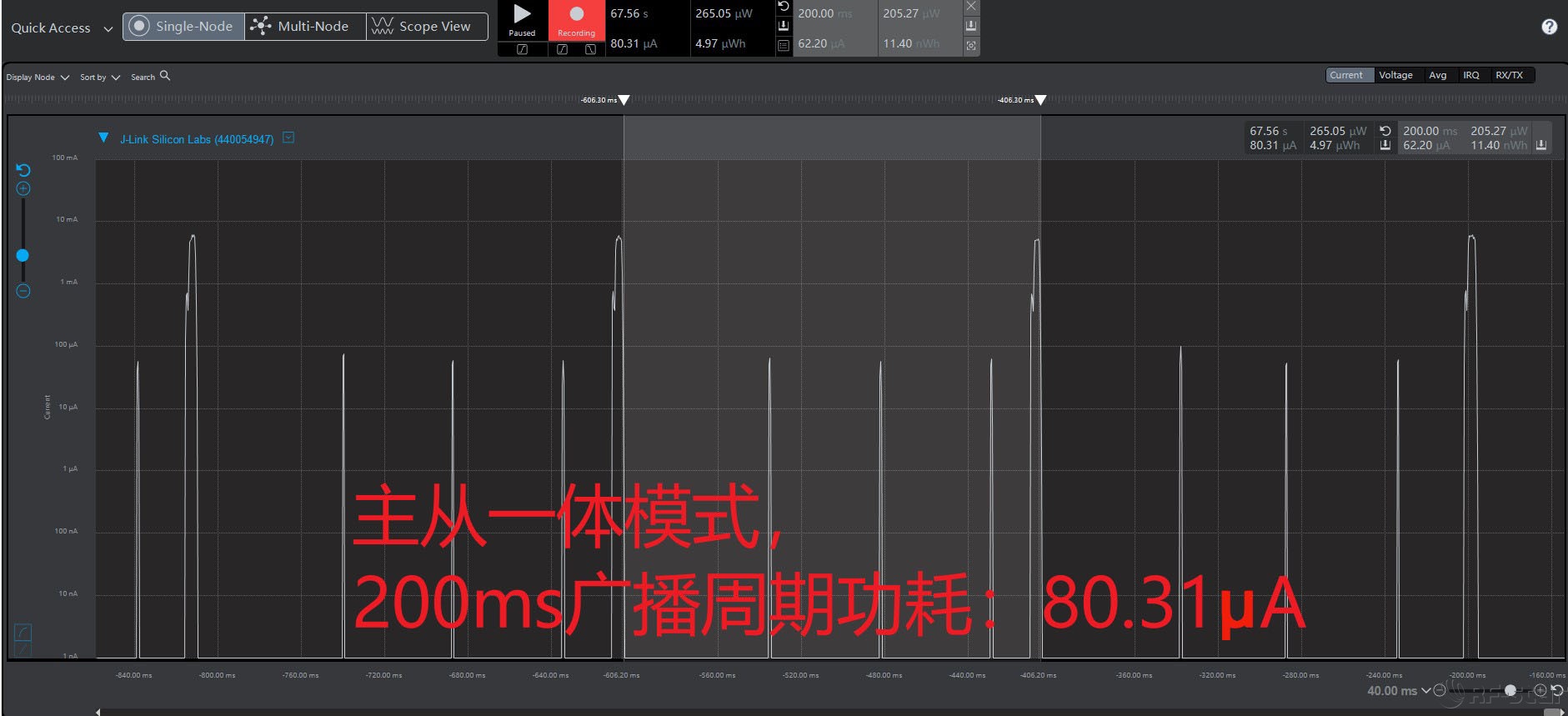

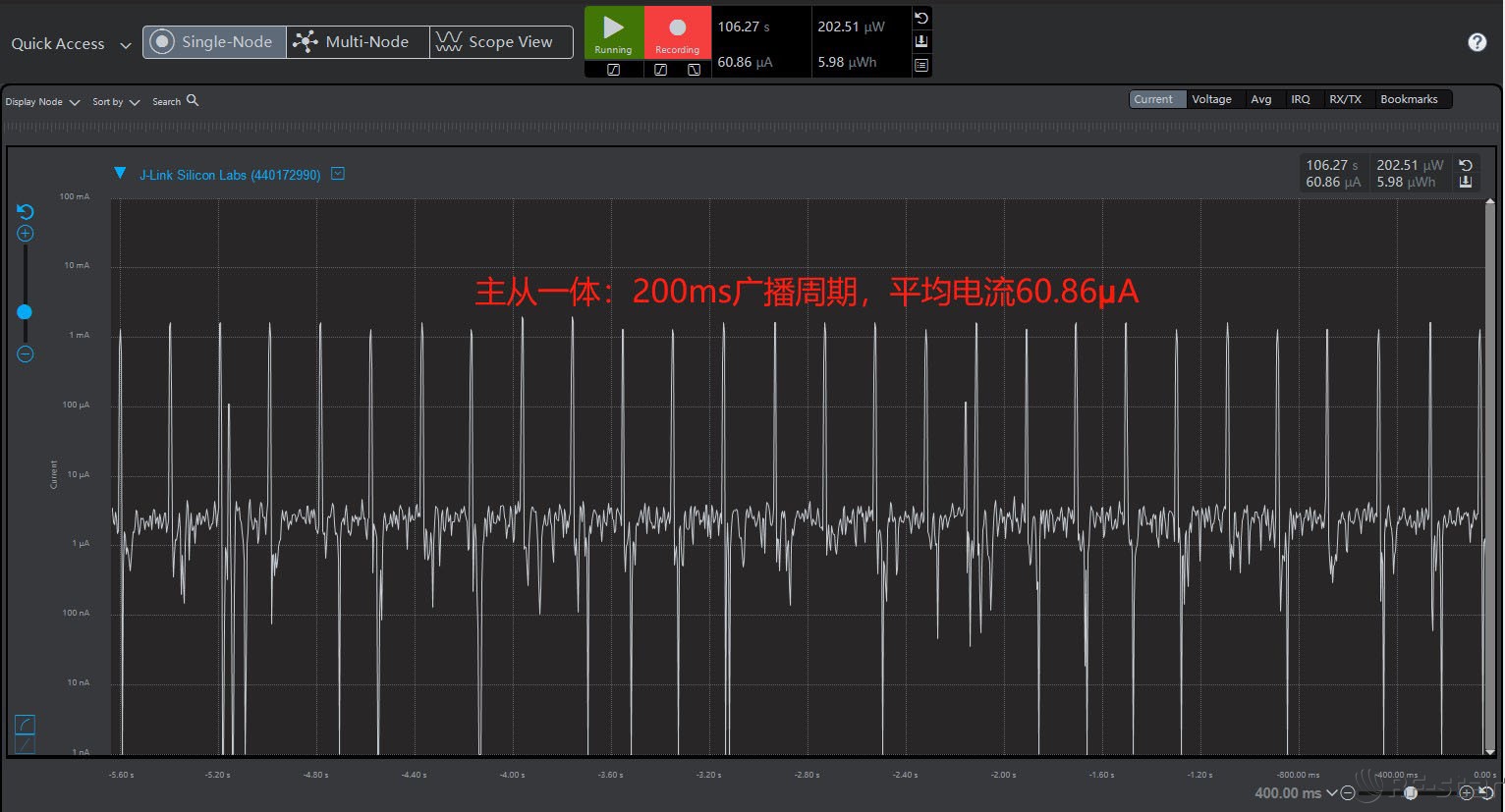

4.1 廣播周期200ms

       EFR32BG22：

nRF52832：

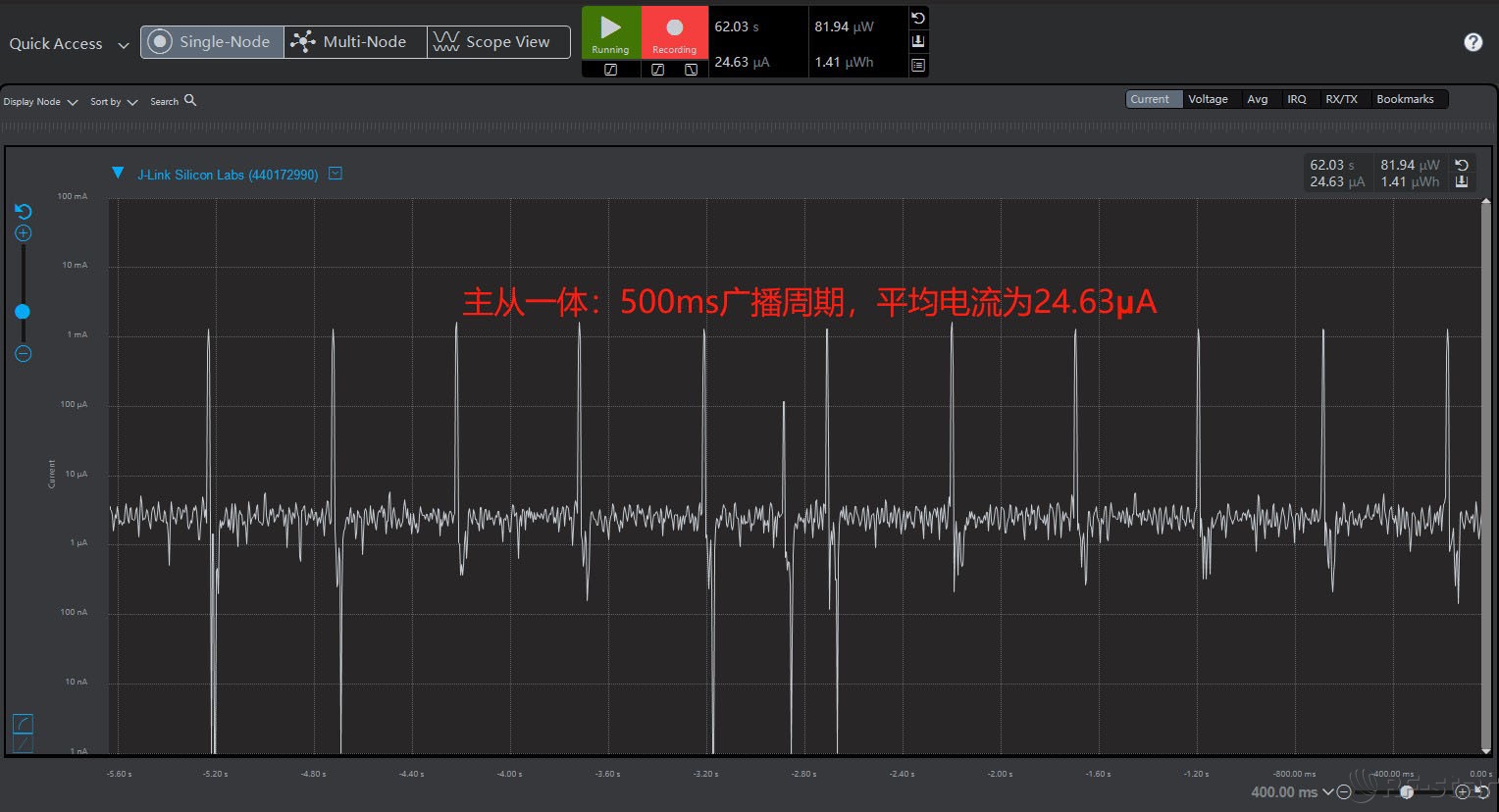

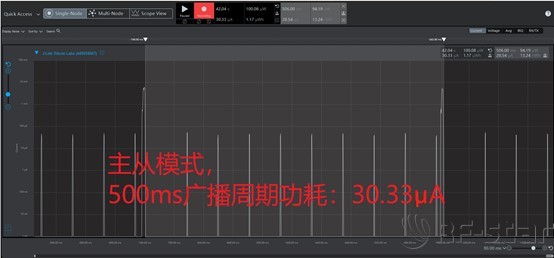

4.2 廣播周期500ms

       EFR32BG22：

nRF52832：

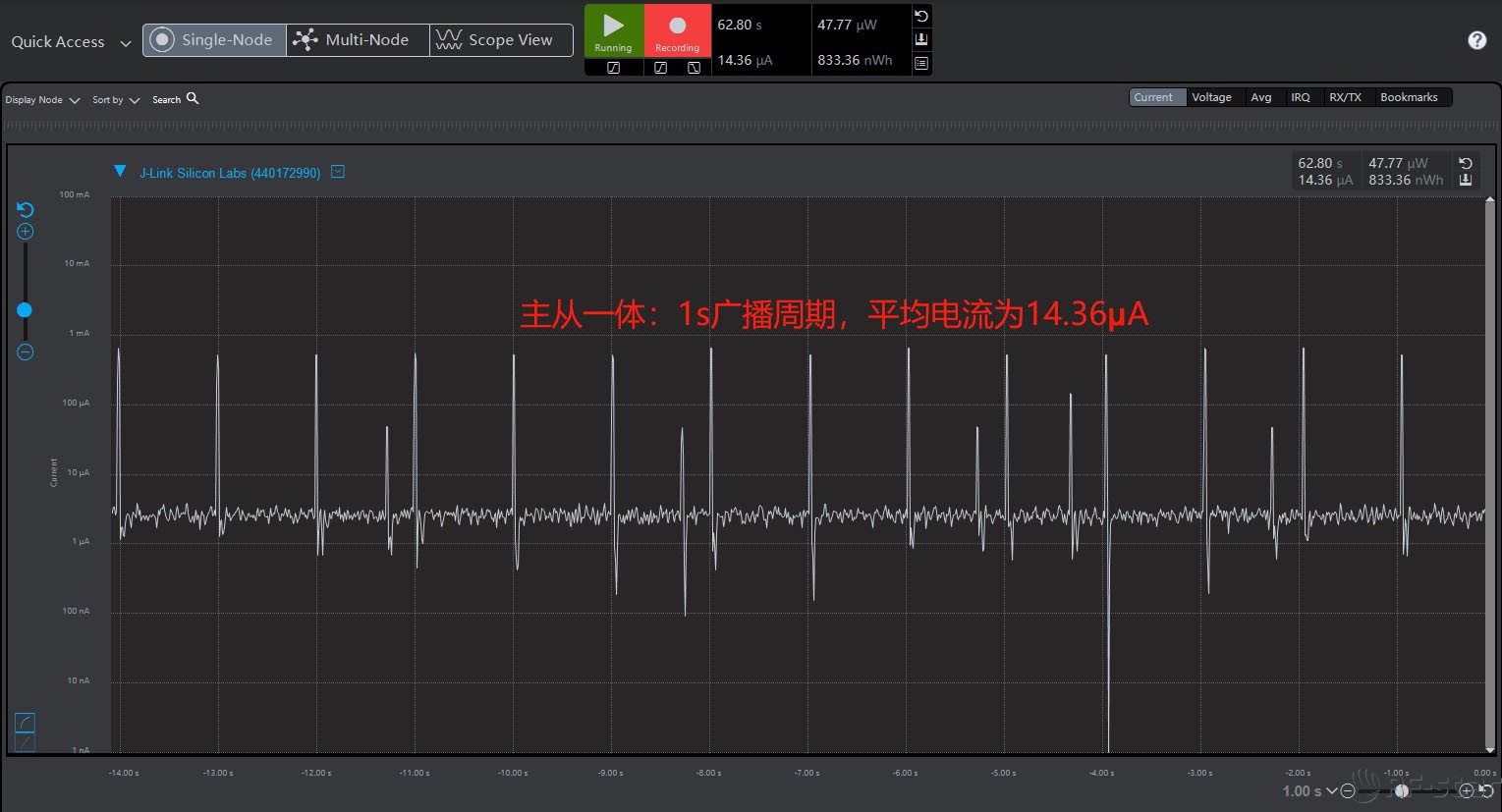

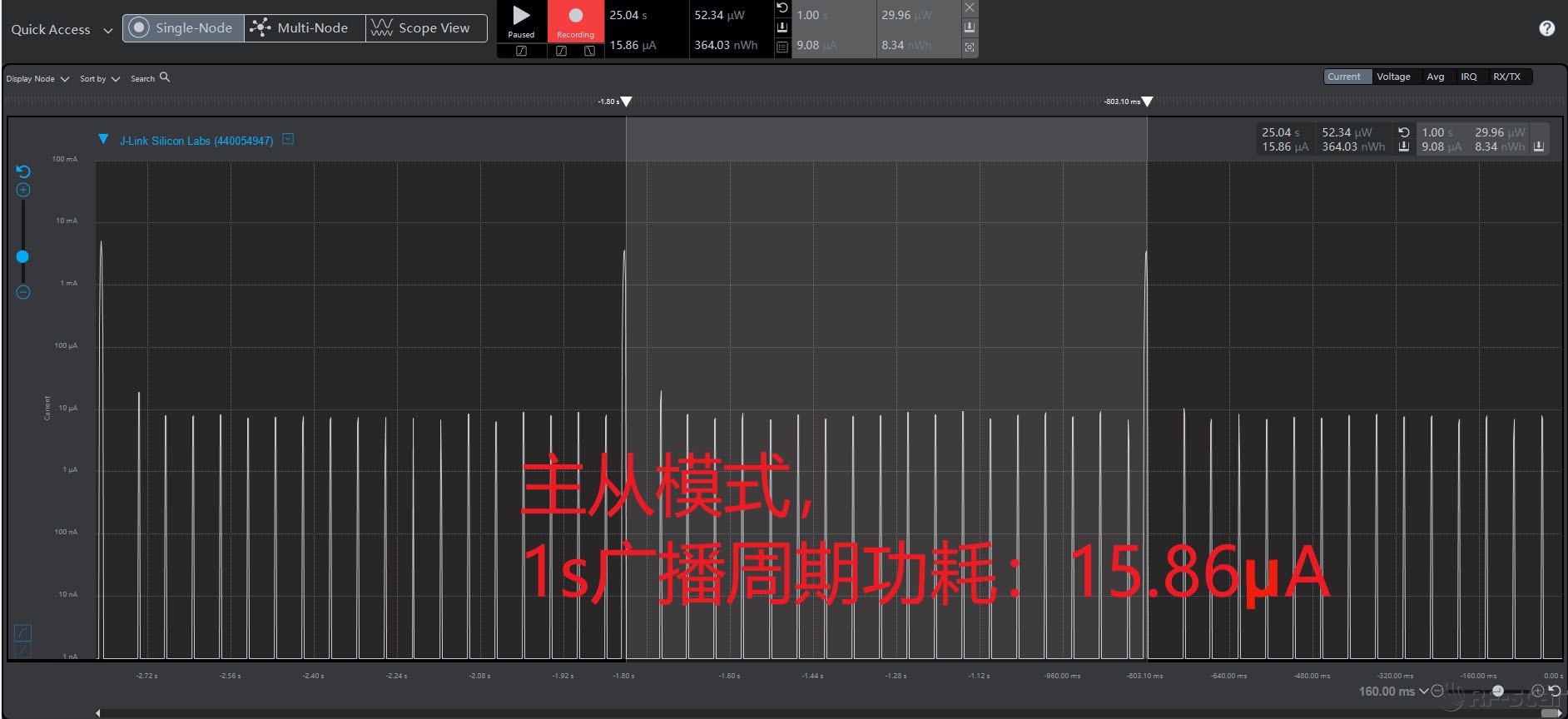

4.3 廣播周期1s

       EFR32BG22：

nRF52832：

5. Beacon模式廣播

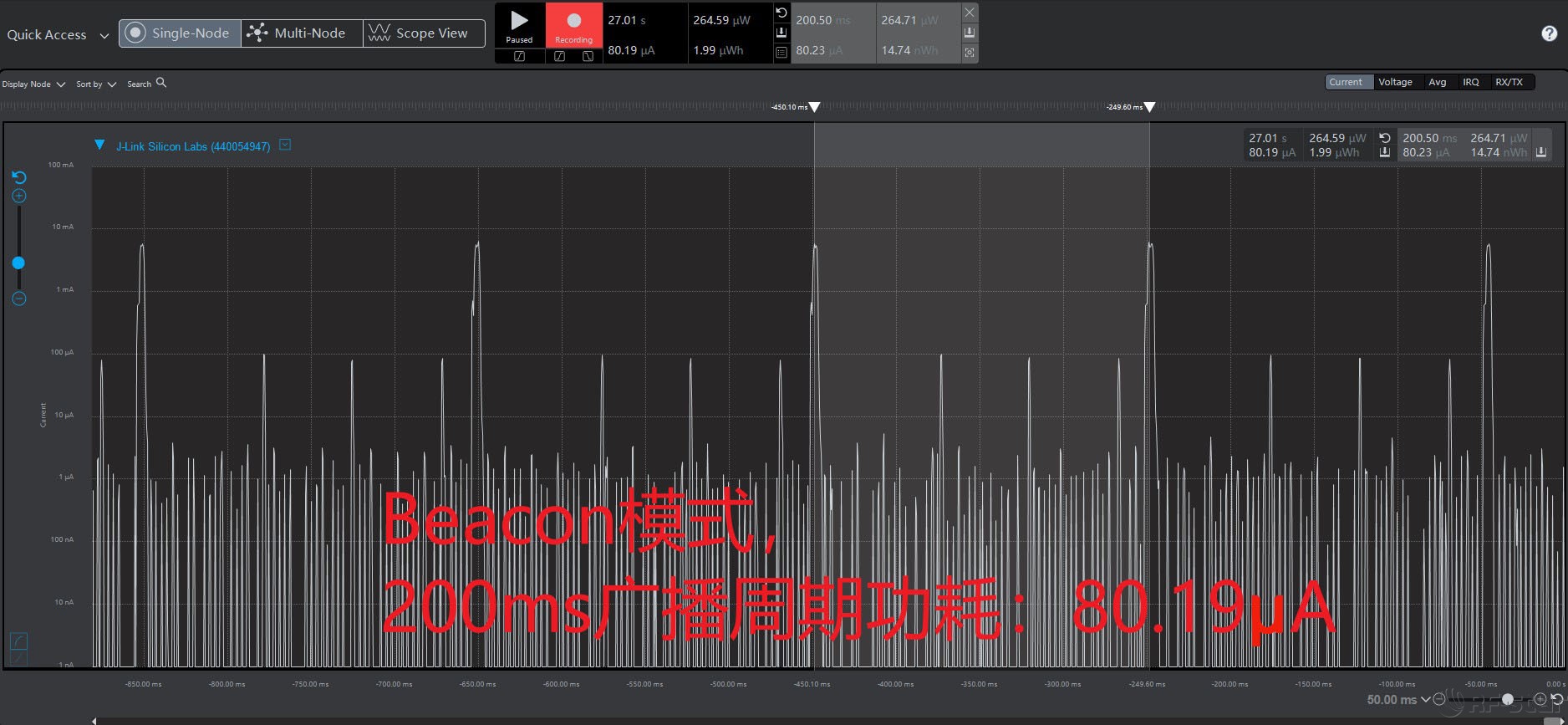

5.1 可連接200ms

       EFR32BG22：

nRF52832：

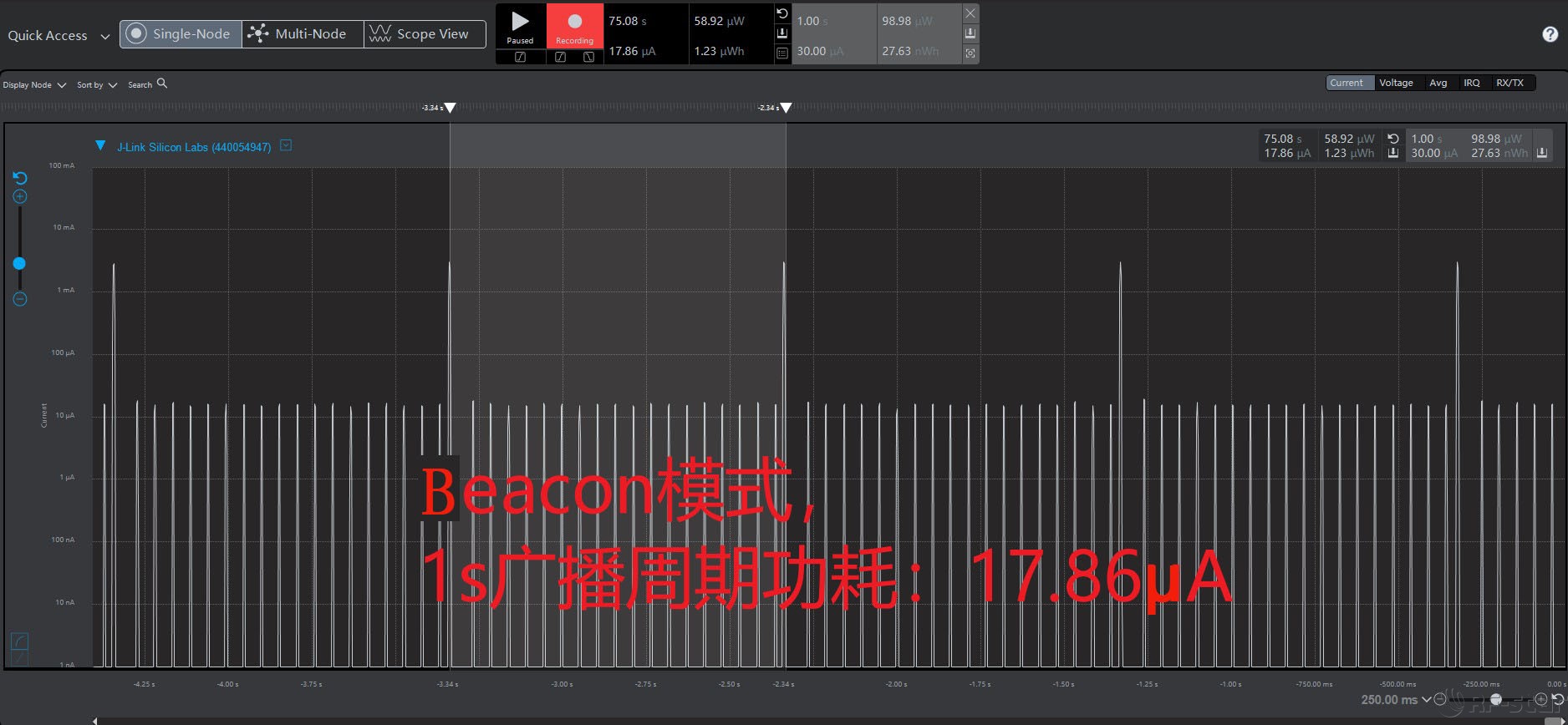

5.2 可連接1s

       EFR32BG22：

nRF52832：

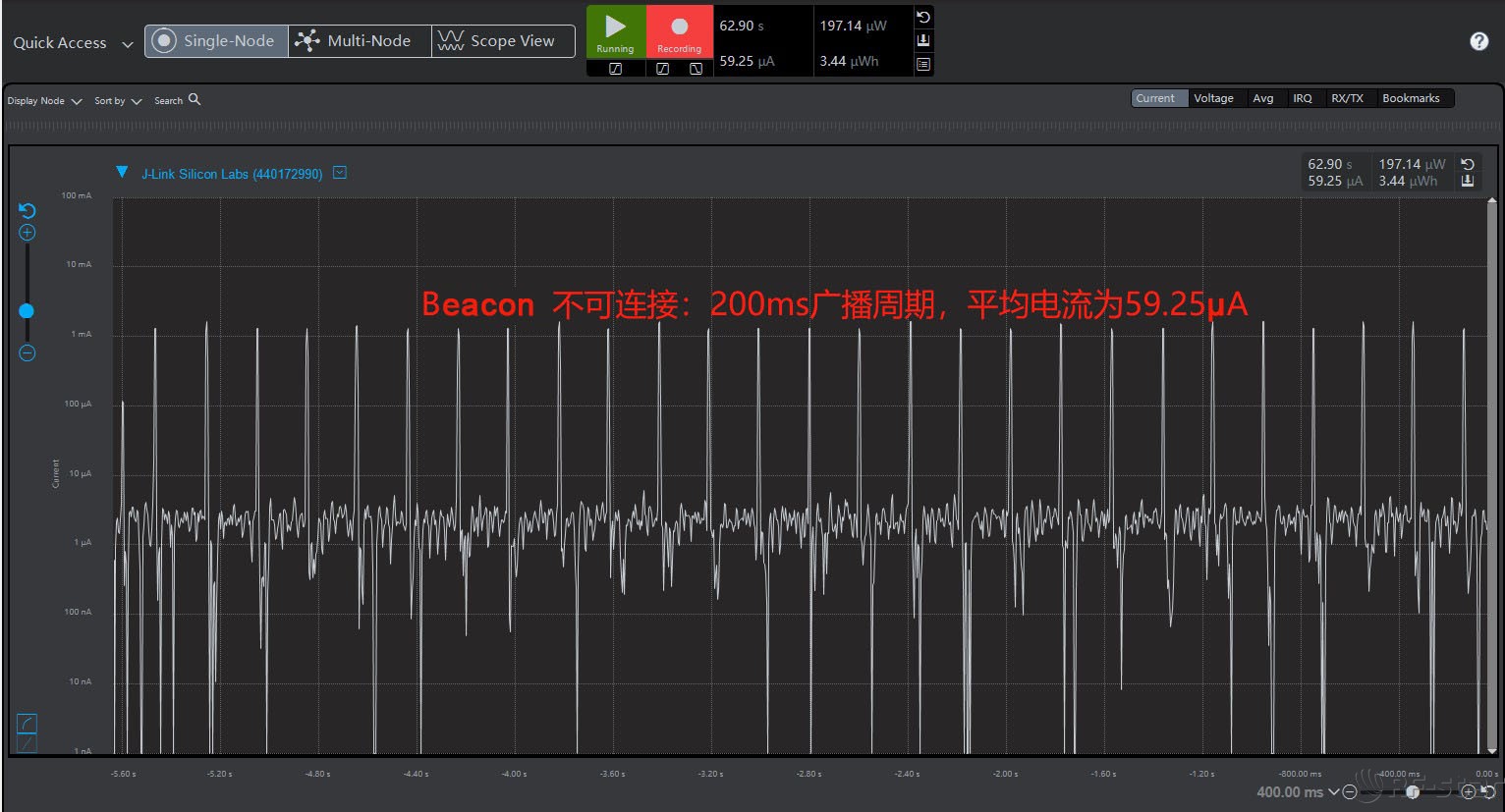

5.3 不可連接200ms

5.4 不可連接1s

通過信馳達科技基于EFR32BG22的RF-BM-BG22A和基于nRF52832的RF-BM-ND04/ND08功耗實測對比，驗證了芯科科技最新推出的EFR32BG22芯片的低功耗特性確實優秀，在開啟看門狗功能的前提下，功耗相比Nordic nRF52832還降低了不少。對于需要低功耗，有一定運算要求的應用場景，搭載M33內核的EFR32BG22會是一個不錯的選擇。
