CC2540 USB Dongle 藍牙抓包分析儀使用教程

        Dongle經常被認為是硬件保護，它是一個可被附加在計算機并口、串口或USB上的小插件，它包含廠家燒制的EPROM和定制的專用集成電路。其實很多外形長得像USB的小插件都被宣稱是Dongle。
        USB Dongle擁有很多類別，其中就有讓藍牙設備調試變得更加便捷的工具，比如藍牙協議儀，iBeacon等。例如深圳市信馳達CC2540 USB Dongle，擁有三版固件：USB Dongle BTOOL版，USB Dongle SNIFFER版，USB Dongle iBeacon為用戶在藍牙設備調試中，提供了多種便捷選擇。

        CC2540 USB Dongle，可做協議分析儀使用，配合TI Packet Sniffer軟件，抓取空氣中的BLE無線包，另外也可以燒寫Host Test Release固件，作為BTOOL調試工具，低功耗藍牙開發的完美配件。
        USB Dongle可配合packet sniffer使用進行數據抓包?？勺鳛锽TOOL適配器或者BLE協議分析用，可使用CC-Debugger+轉接線重新開發Dongle程序，預留程序燒錄口。
        USB Dongle藍牙協議分析儀操作步驟：
        USB Dongle出廠默認燒錄“sniffer_fw_cc2540_usb.hex”作為協議分析抓包使用。
        第一、電腦上需要安裝SmartRF Packet Sniffer 軟件，安裝軟件的同時默認安裝驅動。
        第二、將燒錄了“sniffer_fw_cc2540_usb.hex” 固件的USB Dongle插入到電腦USB口。電腦串口端會檢測到一個“CC2540 USB Dongle設備”。

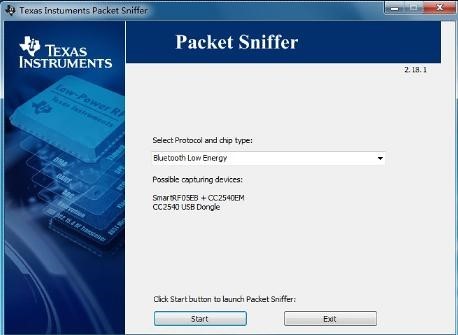

        第三、運行SmartRF Packet Sniffer，下圖所示：

        第四、作為抓包工具使用，選擇“Bluetooth Low Energy”， 點開“Start”：

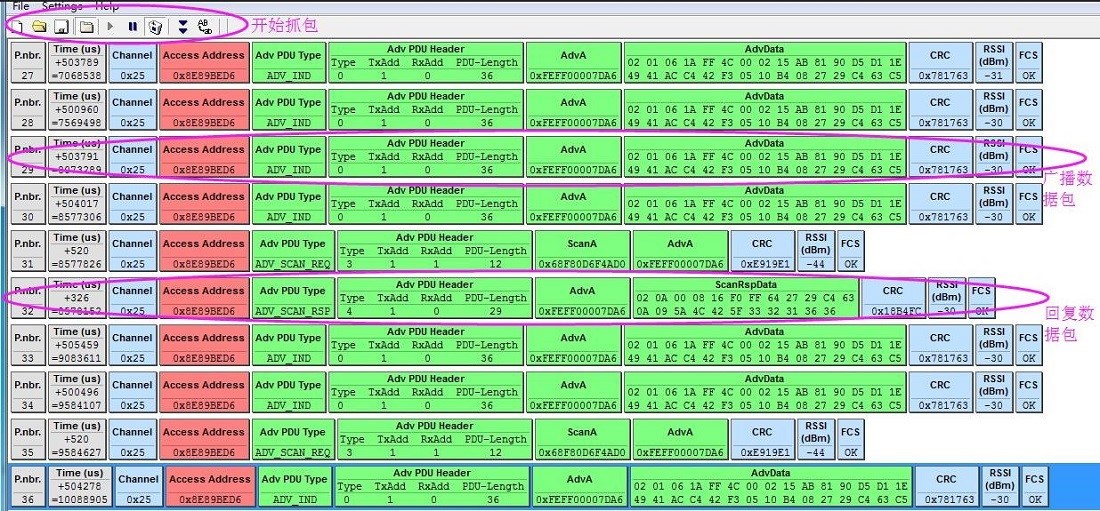

        第五、抓包廣播數據與廣播回復包：

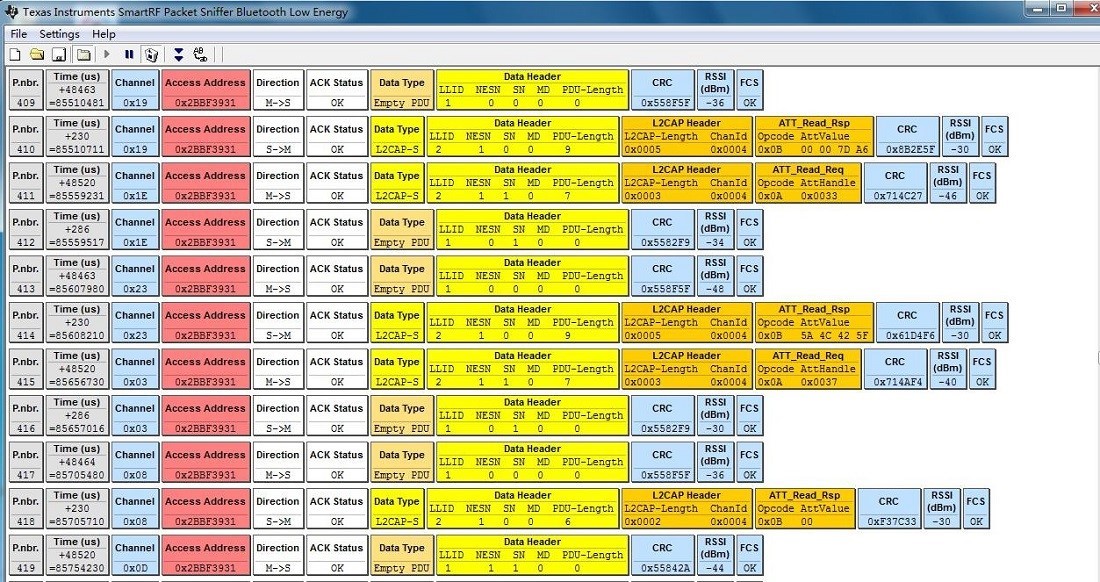

        第六、 抓包設備被連接后的數據包：

        用戶還可以配合使用TI USB Dongle BTOOL原廠軟件，進行模擬手機測試，配合PC上位機BTOOL進行開發。PC成為主機，在BTOOL中就可以實現對外部藍牙設備的發現、連接、讀寫數據等功能。這些功能配合USB Dongle和藍牙從機，可以在PC上實現例如無線鍵盤和無線鼠標控制等功能。
        USB Dongle BTOOL固件使用過程很簡單：

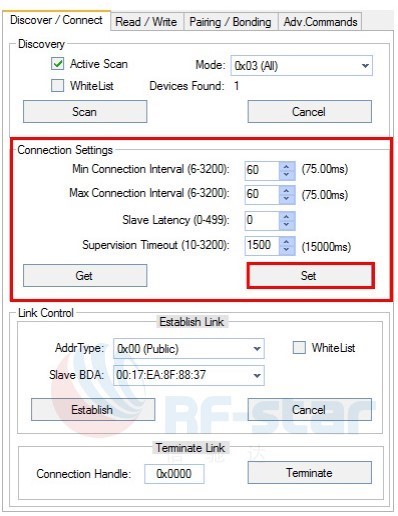

        1.連接前，可以對連接參數進行設置，也可用默認參數進行連接。

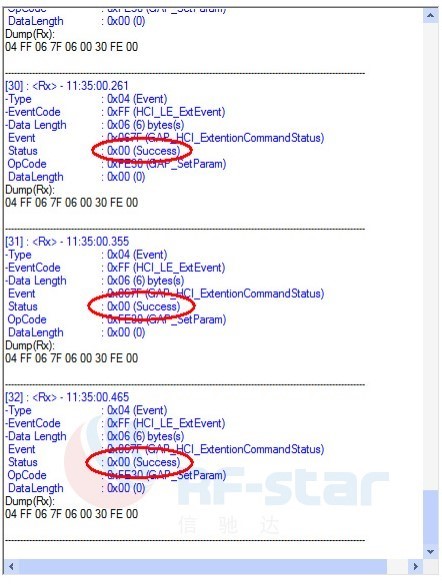

        2.更改完參數后，直接按下Set按鈕就可進行修改，也可用Get獲取當前的參數。

        3.確保周圍存在設備可發現，點擊掃描。CC2540會進行10s的掃描，掃描周圍的其他BLE設備，并顯示發現的設備數和設備地址。

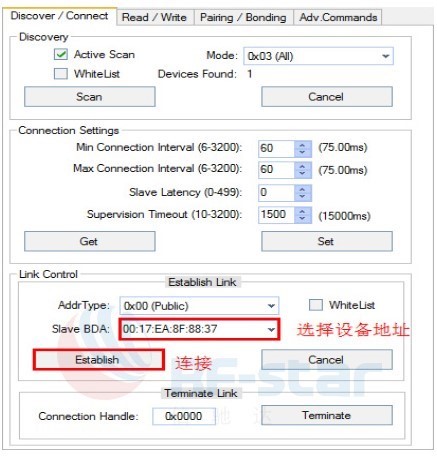

        4.連接設備。在選擇正確的連接參數下，選擇要連接設備的地址，按下Establish建立連接。

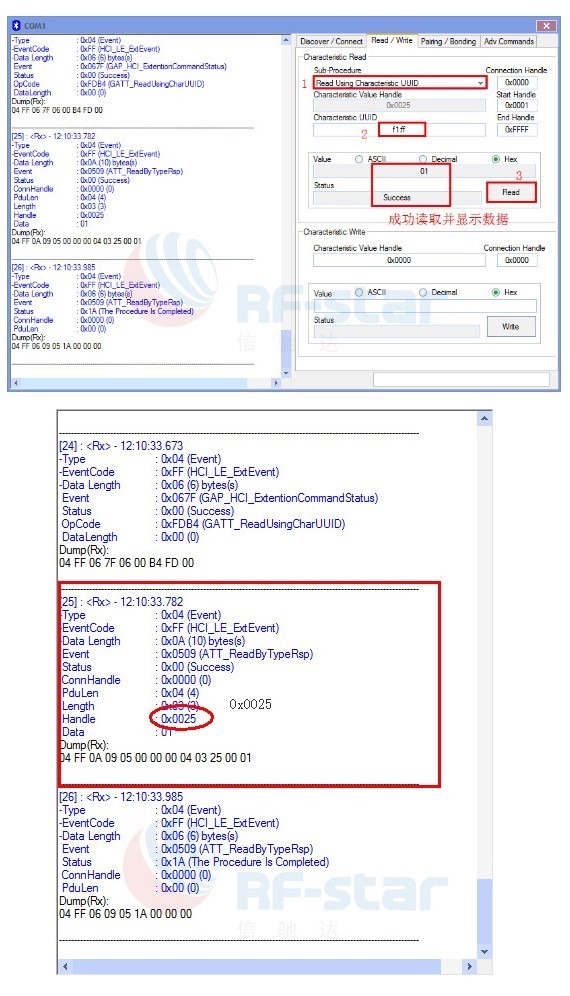

        5.使用UUID讀取特征值，對SimpleProfile的第一特征值CHAR1進行讀取操作，UUID為0xff1。選擇Read/Write選項頁并選擇Read Using Characteristic UUID功能，在Characteristic UUID選項填入f1:ff(高字節在前)，點擊Read按鈕。

        6.寫入特征值，得知CHAR1的handle為0x0025，向這個特征值寫入一個新的值，完成主機和從機的匹配。



        市面上常見的USB dongle Beacon基站采用的是電池供電，而USB Dongle采用iBeacon版固件可以實現隨插隨用，無需電池，只要能夠提供USB電源，就可以快速建立起一個小型的iBeacon信息基站，使用廣播等調試功能。能夠完成室內導航、移動支付、店內導購、人流分析功能?？傊嗽谑覂鹊幕ヂ摼W活動都能聯系上。

        Beacon技術的優勢其實就是低功耗藍牙的優勢。隨著Android 4.3的推廣加上Apple在iOS上全面兼容iBeacon,這項通訊協議能用在今后的絕大部分移動設備上。
        大部分的Beacon硬件連接范圍達到200英尺，而且低功耗藍牙不比WiFi那樣需要網絡連接，低功耗藍牙只要有兩個點就能運作起來。
