新品發布 - 信馳達發布基于RTL8720CM的WiFi藍牙模塊RF-WM-20CMB1

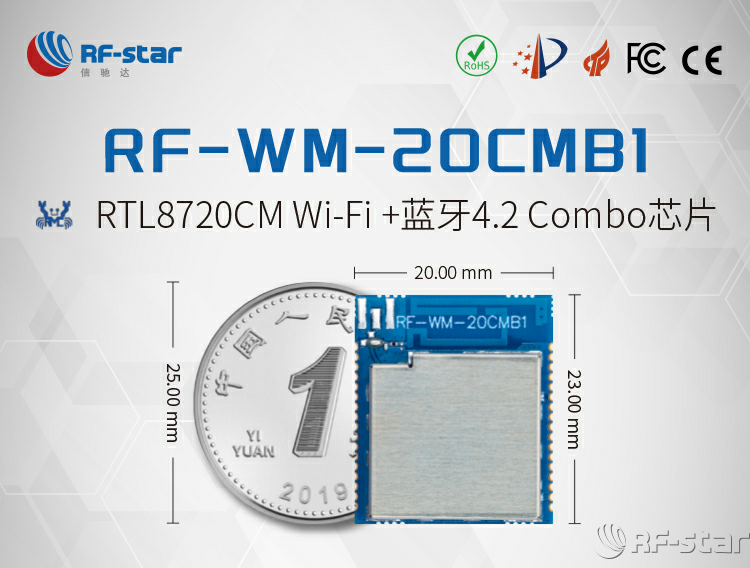

RF-WM-20CMB1是RF-star推出的一款嵌入式Wi-Fi+ 藍牙 Combo模塊，模塊采用瑞昱（Realtek）的SOC Wi-Fi 方案RTL8720CM芯片設計，內置高性能KM4 MCU，并包含多種外設：UART，SPI，I2C，SDIO，GPIO等。模塊支持802.11 b/g/n的Wi-Fi無線標準和藍牙標準協議，具有大容量存儲空間(FLASH:2MB、ROM:384KB)（FLASH為外掛，最大可支持128MB）、運行空間(SRAM:256KB+PSRAM:4MB)。產品參數如下：
基本參數
?天線類型
PCB板載天線
?工作電壓
3.3±0.3V
?工作溫度
-20 ~ +85 ℃
?存儲溫度
-55 ~ +125 ℃
?封裝方式
SMT（郵票半孔）
?模塊尺寸
23.0*20.0*2.4 mm
WiFi參數
?工作頻率
2.412－2.484GHz
?Wi-Fi標準
802.11 b/g/n
?發射功率 (典型值)
11b(11Mbps@CCK): 17.0dBm 11g(54Mbps@OFDM): 15.0dBm 11n(72Mbps@MCS7): 13.0dBm
?接收靈敏度 (典型值)
11b(11Mbps@CCK): -86dBm 11g(54Mbps@OFDM): -73dBm 11n(72Mbps@MCS7): -69dBm
?加密方式
WPA/WPA2
Bluetooth 參數
?工作頻率
2.402－2.480GHz
?Bluetooth標準
BLE 4.2
?發射功率 (典型值)
4.5dBm
?接收靈敏度 (典型值)
-96 dBm
?無線協議
PHY、SM、ATT、GAP、 GATT
RF-WM-20CMB1模塊產品特點
? 同時支持Wi-Fi 4（2.4G）和BLE 4.2，滿足多種應用場景
? 完整的物聯網解決方案（支持底層開發、云服務、小程序）
? 支持AT指令和標準透?jìng)鳎蓪?shí)現應用集二次開發
? 支持C-SDK包的二次開發
? 支持OTA升級
? 支持BLE Config，可以實現快速配網
RF-WM-20CMB1模塊使用方式

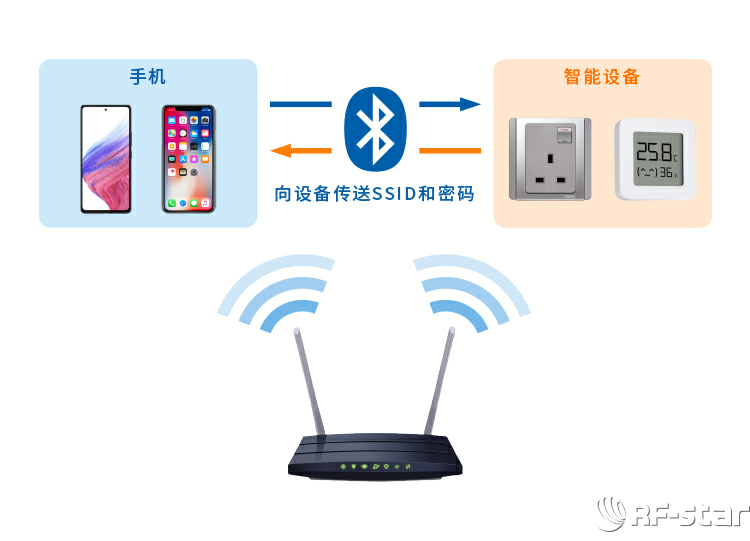

1.配網方式
RF-WM-20CMB1支持以AT指令方式完成配網，同時支持藍牙配網（BLE Config），可以實現快速配網，方便用戶操作。
2 網絡使用方式
模塊支持兩種運行模式：AP模式和Sta模式。AP模式:Access Point，提供無線接入服務，允許其它無線設備接入，提供數據訪問，一般的無線路由/網橋工作在該模式下，AP和AP之間允許相互連接。
Sta模式: Station, 類似于無線終端，Sta本身并不接受無線的接入，它可以連接到AP，一般無線網卡即工作在該模式。
RF-WM-20CMB1模塊可在STA模式建立TCP連接（作為client與遠端服務器連接通信），或者在STA模式建立TCP Server（并與其他Internet設備連接通信），或者在AP模式建立TCP Server（其他Wi-Fi設備在STA模式TCP Client與之相互通信）。
RF-WM-20CMB1應用場景
集成了TCP/IP協議及應用的RF-WM-20CMB1模塊，可用于物聯網應用，具有豐富的應用場景，未來發展前景廣闊。
? 家庭自動化
? 家電控制
? 安防系統
? 智能能源
? 互聯網網關
? 工業控制
? 智能插座
? 傳感網絡節點
? 智能玩具
