藍牙模塊抓包工具實測對比：nRF52832 Sniffer VS CC2540 Dongle

在藍牙的開發過程中，使用抓包器對藍牙模塊收發數據進行抓包BLE分析，無疑會極大地提高我們的研發開發效率，同時能幫我們快速地定位問題。對于初學者或者開發者來說，BLE抓包分析能讓我們更快地理解藍牙的工作過程。

市面上有幾款常見的抓包工具，本文詳細對比了Wireshark和TI CC2540 Sniffer軟件Packet Sniffer對藍牙模塊抓包的測試體驗。

經過測試Wireshark對比Packet Sniffer的使用體驗，主要有三點：

1.    Wireshark優化的軟件布局和簡化的抓包流程。

2.    Wireshark解析徹底的抓包數據結構，便于分析。

3.    Wireshark對抓包數據提前解析數據包類型，方便查找到對應的數據包。

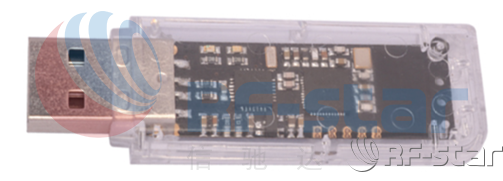

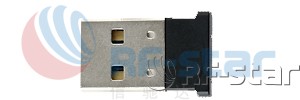

在測試中，我們選用了信馳達科技基于nRF52832的RF-DG-32A硬件抓包工具，其價格、性能、穩定性上要好于TI的CC2540 USB Dongle硬件，各位電子工程師們可以嘗試一下這款RF-DG-32A，點擊下圖購買。

當然本文重點是軟件方面的實測對比，具體的測試分析過程請看下面。

測試前做好軟硬件準備

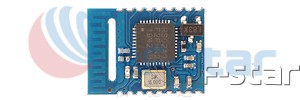

硬件部分我們需要準備信馳達科技的基于nRF52832的RF-DG-32A硬件抓包工具以及測試的模塊：RF-BM-ND04模塊和RSBRS02ABR模塊。

軟件部分我們需要準備Android手機端軟件：nRF-connect，這個軟件在應用商店可以很容易找到下載。在PC我們需要下載安裝Wireshark軟件，它的下載地址如下：https://www.wireshark.org/download.html

以上軟硬件準備完畢后，我們就可以開始進行RF-DG-32A的抓包測試。

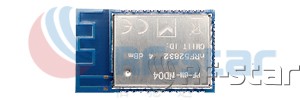

一、首先我們使用RF-BM-ND04模塊進行測試。

具體步驟為：

1. RF-DG-32A插上電腦的USB接口，然后打開“我的電腦”—“管理”—“設備管理器”—“端口”，查看設備的 COM 端口號。

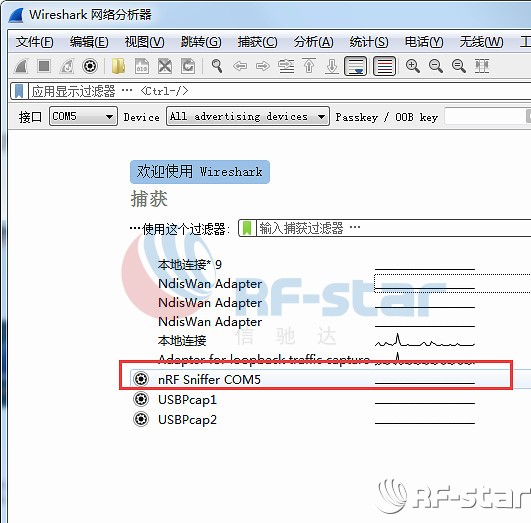

2.Wireshark軟件，選擇對應的COM號，雙擊COM號進入。

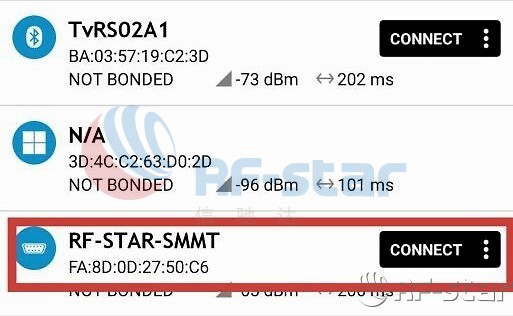

3.將RF-BM-ND04模塊上電，打開手機上對應的軟件 nrf connect，查看設備的MAC 地址，軟件里可以看到RF-BM-ND04設備地址是FA:8D:0D:27:50:C6。

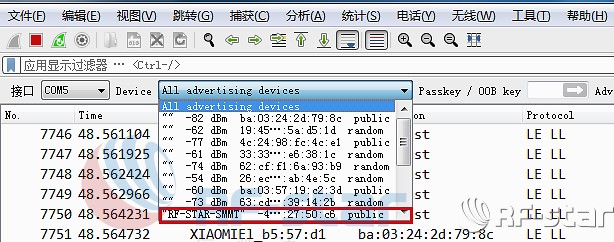

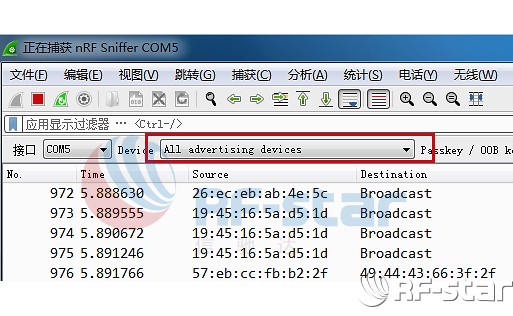

4.在Wireshark軟件中點擊“Device”選擇框，在下拉選項框中選擇MAC地址為FA:8D:0D:27:50:C6的設備。

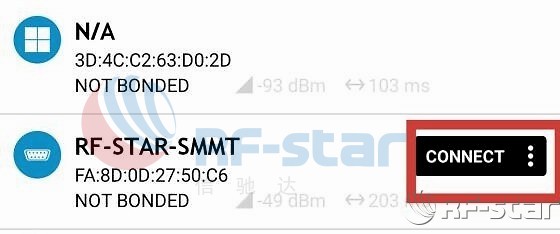

5.手機端軟件nRF connect點擊“CONNECT”連接到藍牙模塊。

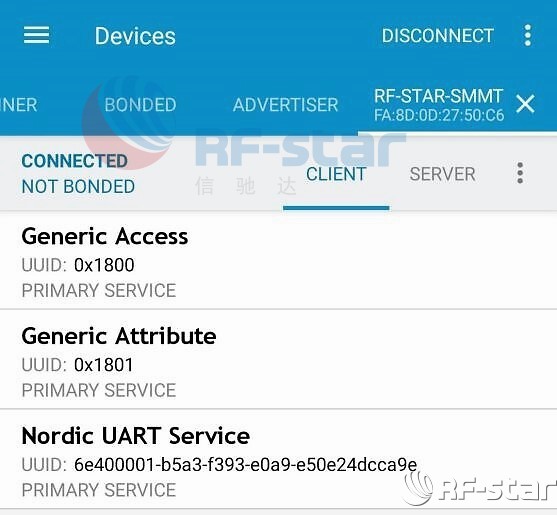

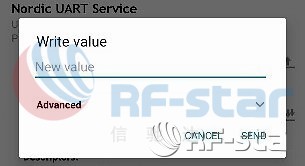

6.在手機端軟件nRF connect中選擇“Nordic UART Service”，在“TX”中發送數據 “rf-star”到模塊。

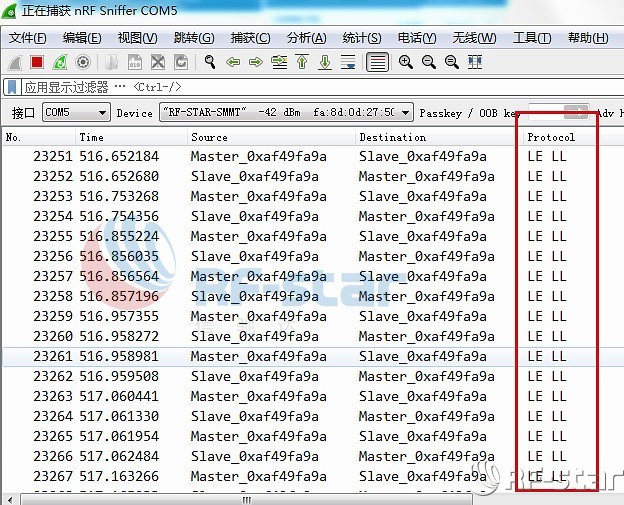

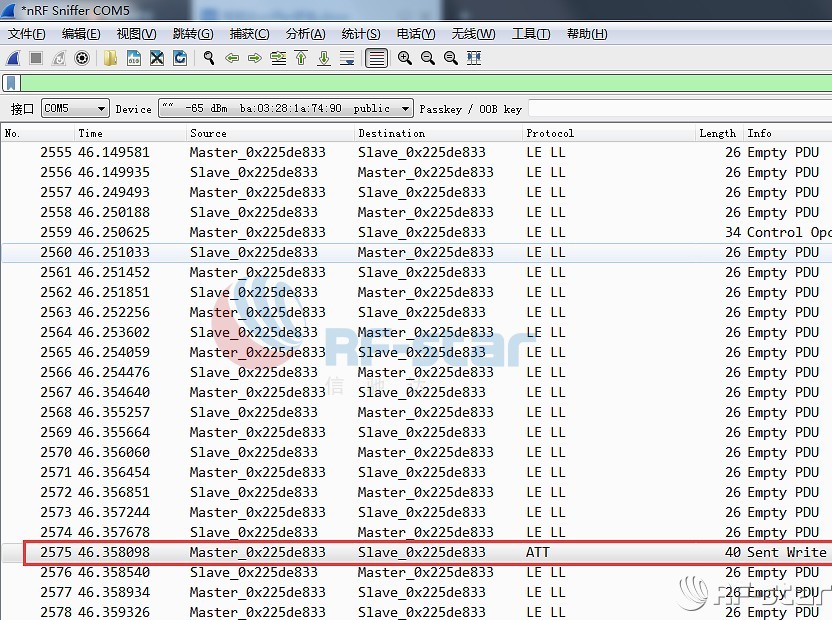

7.Wireshark軟件在模塊沒有發送數據前，數據包顯示是廣播包LE LL 格式。Wireshark抓包正確的數據包格式為ATT，我們只需要找到ATT格式數據包，并雙擊ATT即可查看數據 。

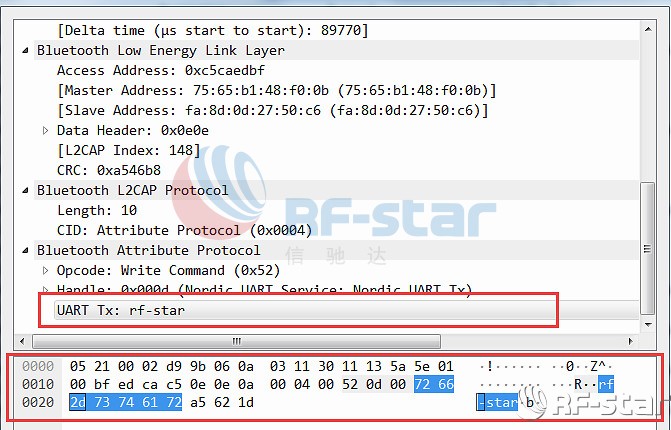

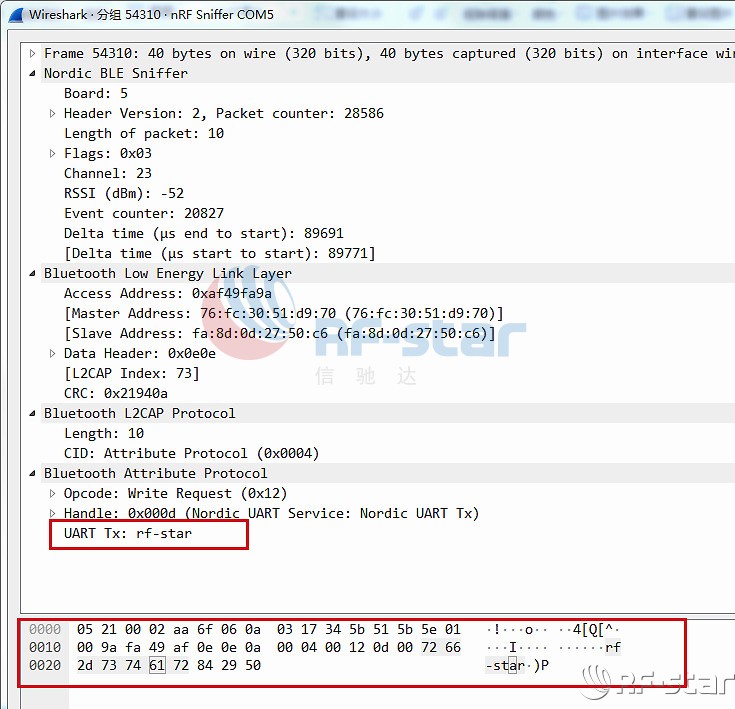

8.數據包界面如下圖所示，解析出接收到的數據為rf-star，收發一致。說明已經成功抓到該數據

我們更換發送的數據，重復上述發送數據步驟進行測試：

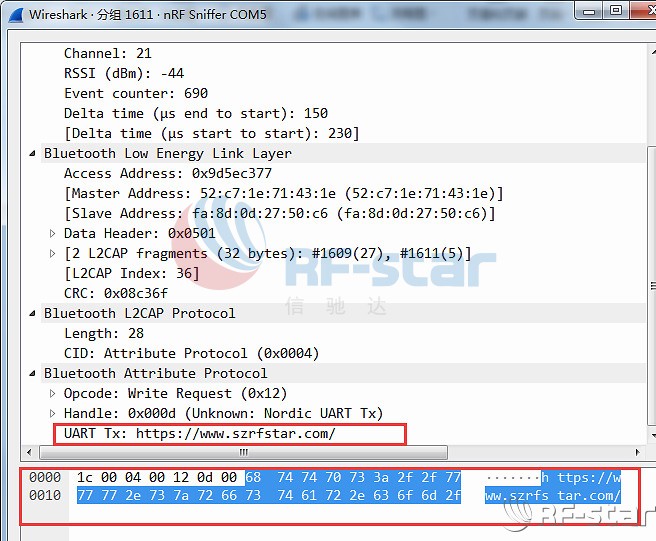

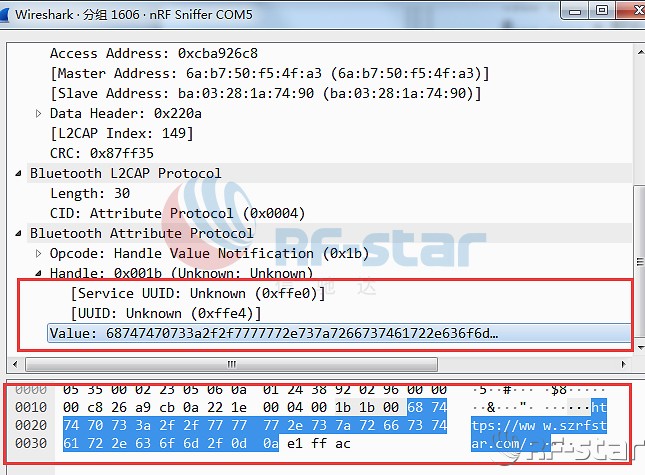

1.重復上述操作，手機發送的數據修改為：http://www.icp163.cn/。Wireshark抓包結果為：

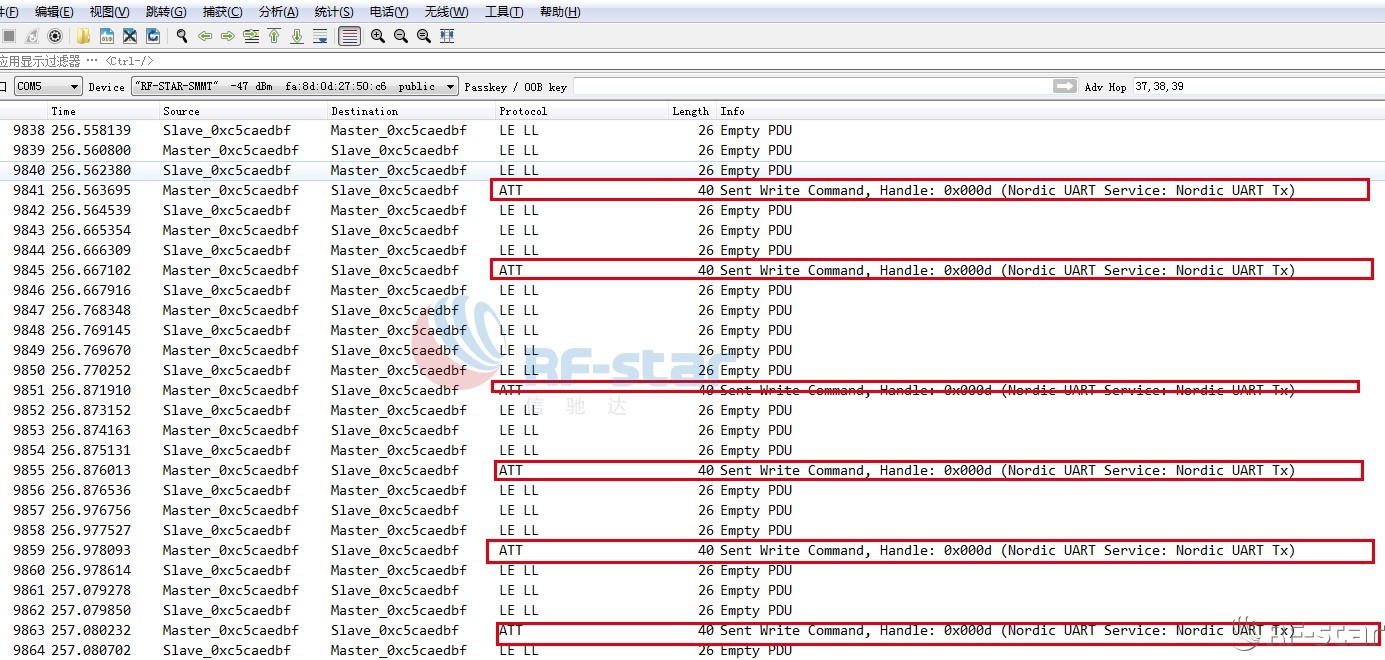

2.手機多次向模塊發送同一個數據包：“rf-star”，抓包顯示的數據如下：

提示：在使用Wireshark時，可以注意幾個使用技巧，需要查看數據時可以先點擊停止捕獲按鈕（紅色），再觀察數據。需要重新抓取則需要點擊重新開始當前捕獲按鈕（綠色） ，點擊后需要把設備斷開連接，Wireshark會自動重新開始抓包 ，再重新連接上設備即可正常工作。 如果連接后發現Wireshark數據停止 則重新斷開設備連接并重新連接即可正常工作

二、接下來我們使用RF-DG-32A對RSBRS02ABR模塊進行測試抓包。

具體步驟為：

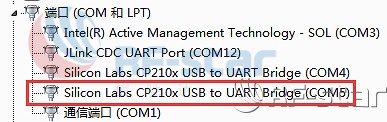

1. RF-DG-32A插上電腦的USB接口，然后打開“我的電腦”—“管理”—“設備管理器”—“端口”，查看設備的 COM 端口號。

圖1

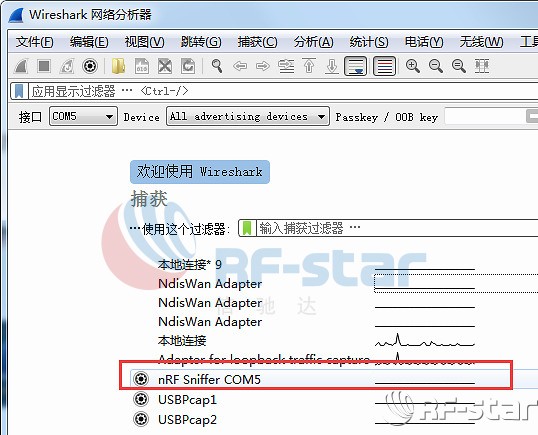

2.Wireshark軟件，選擇對應的COM號，雙擊COM號進入。

圖2

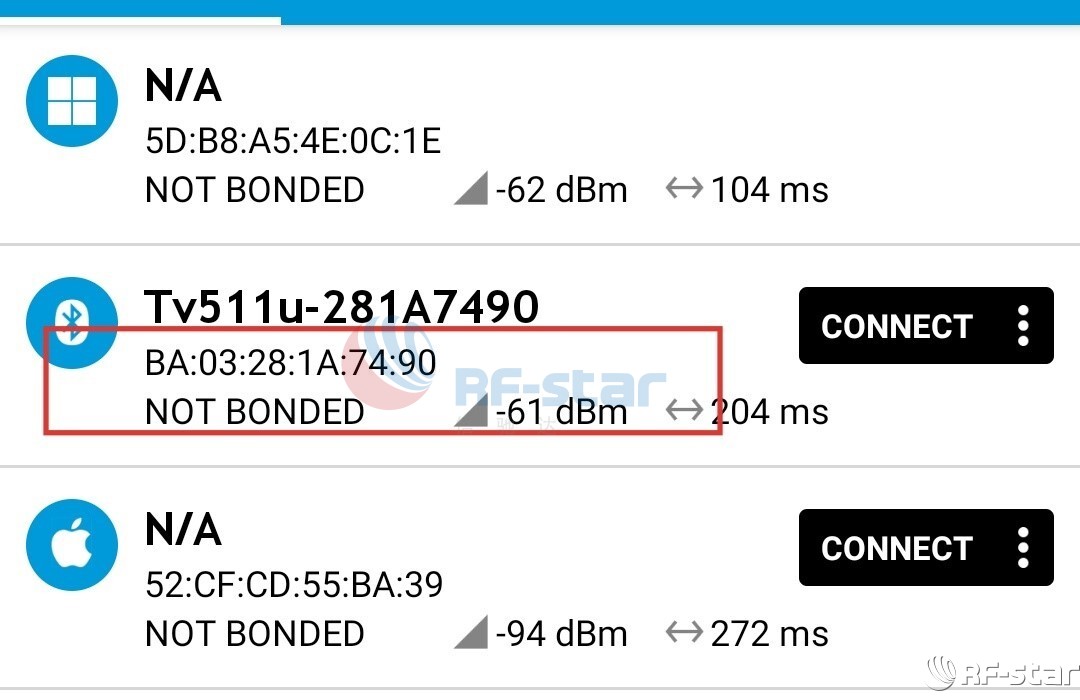

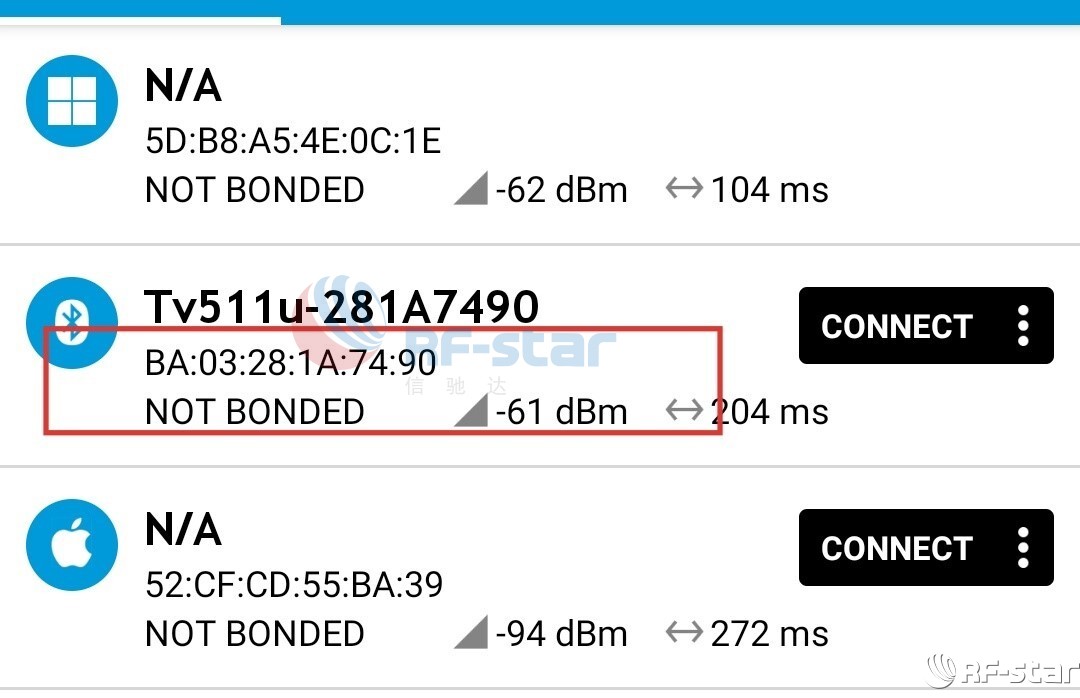

3.將RSBRS02ABR模塊上電，打開手機上對應的軟件 nRF connect，查看設備 的MAC 地址，在本例中可以看到RSBRS02ABR設備地址是BA:03:28:1A:74:90。

4.在Wireshark軟件中點擊“Device”選擇框，在下拉選項框中選擇MAC地址為BA:03:28:1A:74:90的設備。

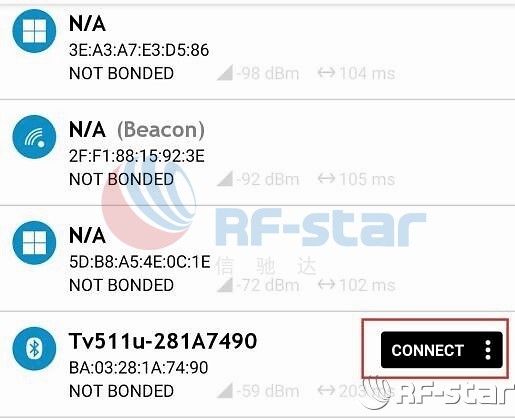

5.手機端軟件nRF connect點擊“CONNECT”連接到藍牙模塊

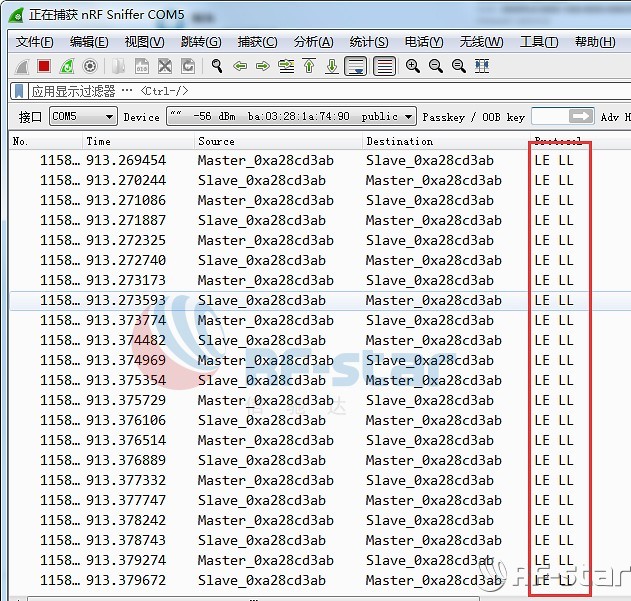

6.在手機端軟件nRF connect中ffe5-ffe9下拉菜單中發送數據 “rf-star” 到模塊。Wireshark軟件在模塊沒有發送數據前，數據包顯示是廣播包LE LL 格式。Wireshark抓包正確的數據包格式為ATT，我們只需要找到ATT格式數據包，并雙擊ATT即可查看數據 。

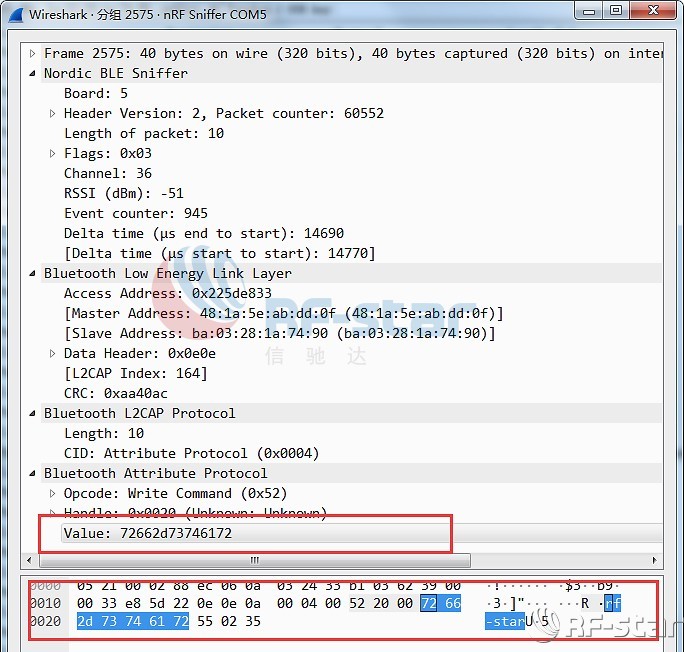

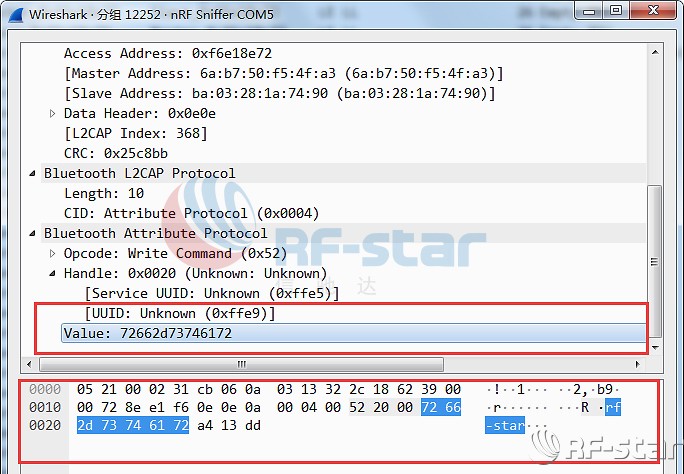

7.數據包界面如下圖所示，解析出接收到的數據為rf-star，收發一致。說明已經成功抓到該數據

我們更換數據，重復上述發送數據進行測試：

1.重復上述操作，手機發送的數據修改為：http://www.icp163.cn/。Wireshark抓包結果為：

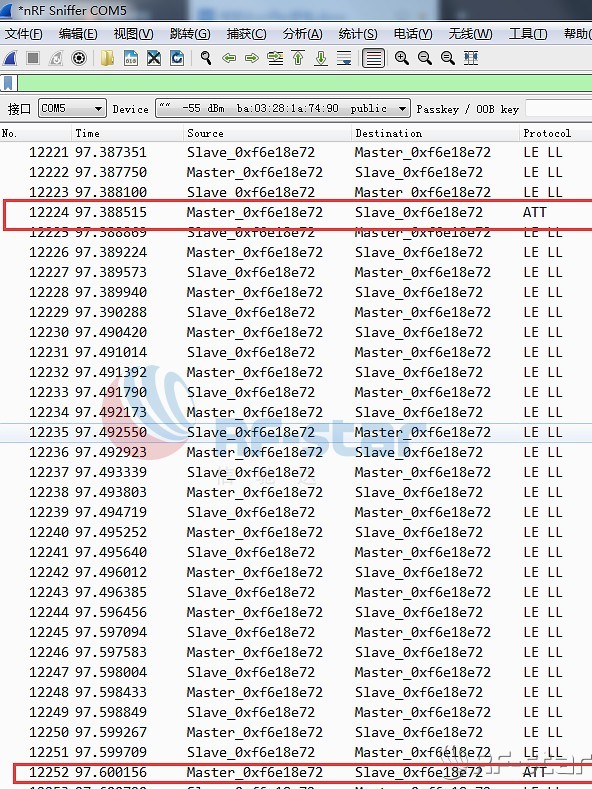

2.手機多次向模塊發送同一個數據包：“rf-star”，抓包顯示的數據如下：

三、使用RF-DG-32A硬件對Wireshark抓包測試后，我們再使用TI CC2540 Sniffer抓包工具Packet Sniffer進行測試。

硬件準備CC2540官方USB Dongle硬件以及RF-BM-ND04模塊。

軟件準備Android手機端：nRF-connect。

PC端：Packet Sniffer，下載地址為：http://www.ti.com.cn/tool/cn/PACKET-SNIFFER?keyMatch=PACKET%20SNIFFER&tisearch=Search-CN-everything

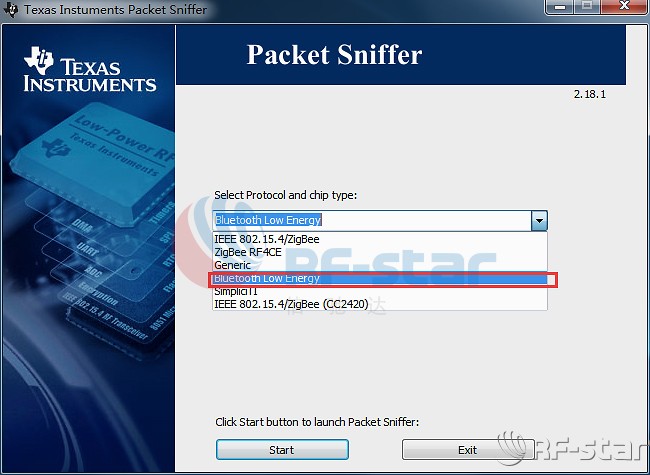

1. 安裝好所需軟件之后，打開Packet Sniffer，界面選擇Bluetooth Low Energy  ，點擊下方start。

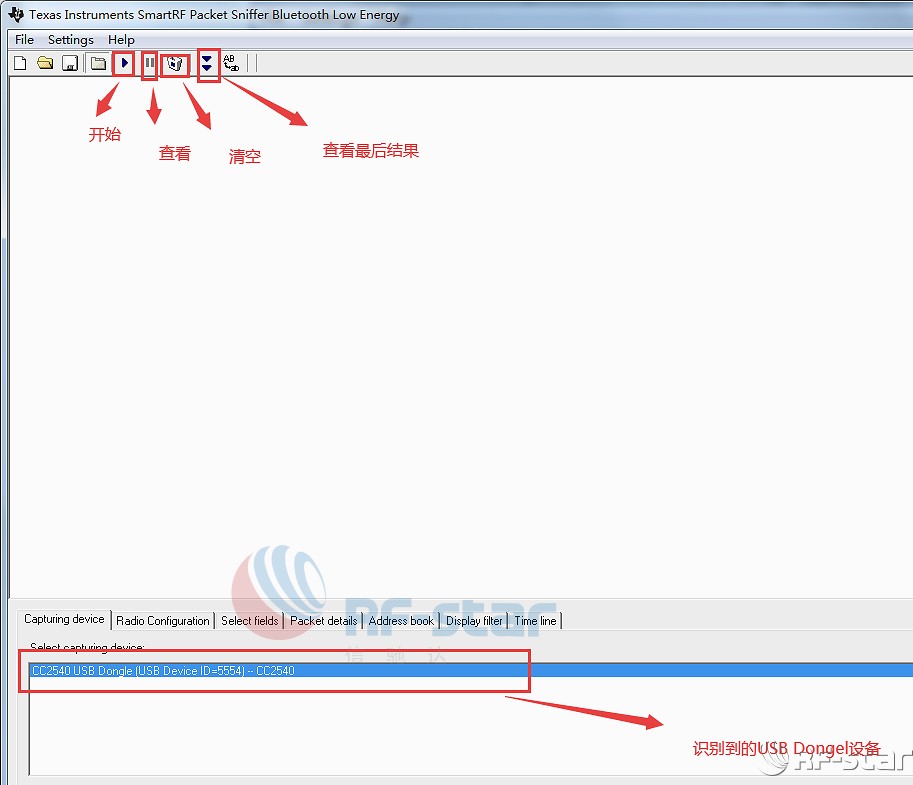

2.點擊star后界面如下所示，設備會自動識別官方USB Dongle設備

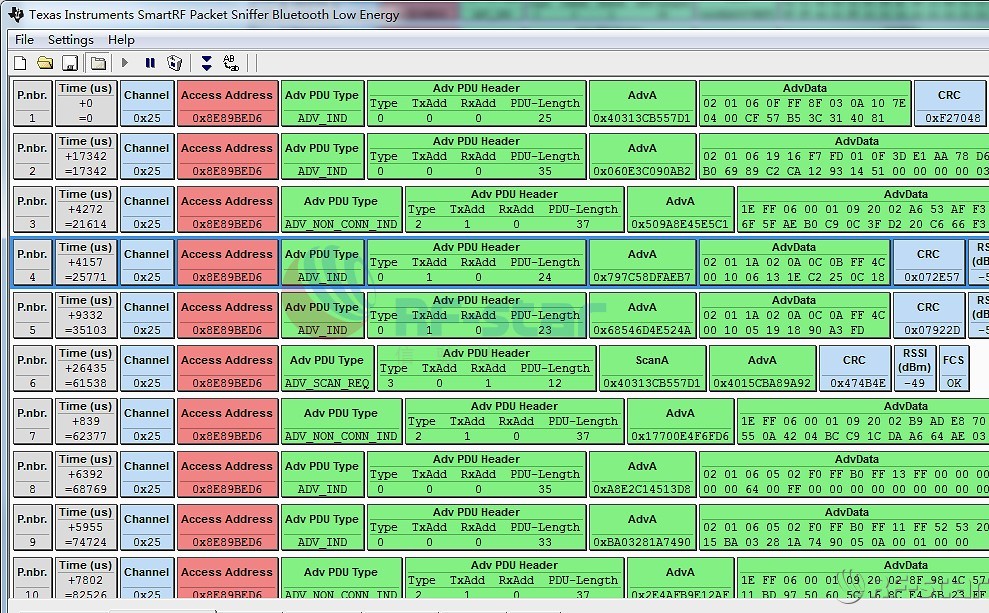

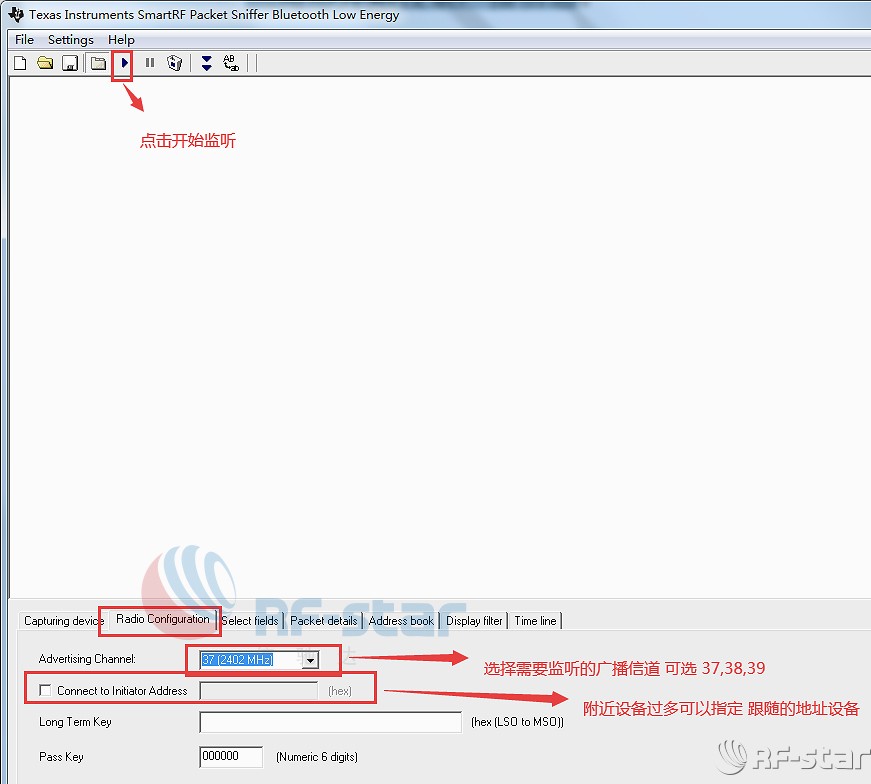

3.我們點擊下方 Radio Configuration 欄，選擇廣播信道（37、38、39），點擊上方的三角形開始按鈕搜索附近設備的廣播信息

4.打開手機APP nrf-connect，查看需要監聽設備的地址信息為：BA:03:28:1A:74:90。

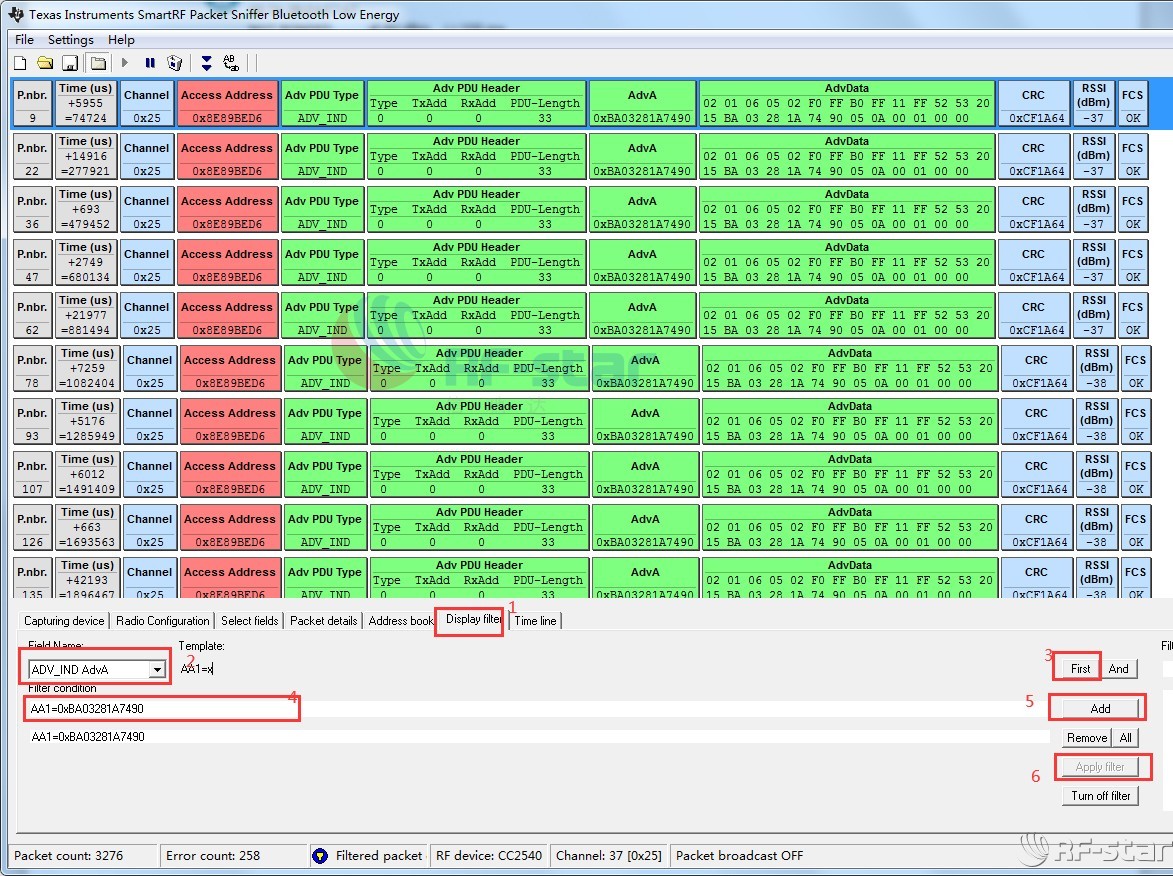

5.點擊軟件下方Display filter欄，在 Field Name 中選擇 ADV_IND Adva。

6.在Filter conditon 中輸AA1=0x+ BA03281A7490 地址。點擊first ，AA1=會自動增加，后面直接加上MAC地址BA03281A7490，點擊 Add 添加該設備。再點擊 Apply filter，即可抓到指定MAC地址的包。

通過上面Wireshark和的對比測試，我們可以看出，Wireshark的抓包體驗好于TI公司的Packet Sniffer。

其一：Wireshark在進入抓包前，選擇相應的COM口再進入抓包，Packet Sniffer則是通過底部區域選擇對應的設備，底部區域占幅較大的設計使得抓包過程數據展示效果和Wireshark相比差很多。Packet Sniffer軟件風格和布局過于陳舊，相比Wireshark在軟件優化上做的更好。

其二：在Wireshark抓包展示的數據中，可以實時點擊數據查看數據結構，雙擊即可查看底層協議的具體解析。而Packet Sniffer僅僅只能展示拆分的數據結構，展示部分結構的具體數值。相比之下，Wireshark可以完整地展示接收到的數據包的每一個結構的具體數值，堪稱完美解析。

其三：Packet Sniffer需要逐條查看哪一條信息是接收到的數據，需要一定分析的方法才能找到正確的數據。而Wireshark提前解析好了每一條數據，可以清楚的知道哪一條是LE LL，哪一條是ATT，需要找到發送的數據包可以直接通過標記ATT的數據找到，非常方便高效，而且數據可以根據時間、協議排序，根據實際的數據查找要求，高效地、清楚地找到。畢竟Wireshark自被開源以來，經過至少數千名開發者的開發優化，使用體驗得到很好的優化，免費好用的特性會吸引更多人的去嘗試。

綜合以上測評體驗，如果選擇藍牙抓包軟件進行BLE模塊測試的話，推薦使用Wireshark。抓包硬件方面，信馳達推出的RF-DG-32A比TI 原廠的CC2540 USB Dongle使用體驗更好，大家有興趣可以嘗試一下。
