信馳達CC2340系列低功耗藍牙模塊選型指南

在對比分析CC2340模塊不同點之前，首先您需要了解他們的相同之處。

48MHz Arm? Cortex?-M0+ 處理器

信馳達CC2340無線模塊是基于CC2340R5或CC2340R2芯片設計的，搭載高達48MHz 的Arm? Cortex?-M0+ 處理器。該處理器可以為醫療設備、資產跟蹤、電子貨架標簽（ESL）以及工業應用提供高性能、低成本、低功耗的最佳無線模塊解決方案，同時還提供卓越的計算性能和出色的中斷響應系統。

豐富的內存和Flash資源

信馳達CC2340R5藍牙模塊系列擁有多種封裝形式。目前已上市的5款無線模塊RF-BM-2340B1、RF-BM-2340B1I、RF-BM-2340A2、RF-BM-2340A2I和RF-BM-2340C2是基于5x5 (QFN40)和4x4（QFN24）封裝，提供高達512 KB的系統可編程Flash、和足以用于引導加載程序和驅動程序的12 KB ROM，以及36 KB的超低泄漏RAM (SRAM)。后續將推出的CC2340R2無線模塊擁有256 KB Flash和片上28 KB SRAM。

多協議可配置

CC2340系列無線模塊提供高度集成的無線連接通信，支持低功耗藍牙5.3、ZigBee、SimpleLink? TI 15.4 堆棧和專有 2.4 GHz 協議，屬于多協議可配置模塊，即在同一時間只能運行一種協議。憑借具有競爭力的價格，豐富的資源，以及多協議能力，CC2340無線模塊將成為您在智能家居（藍牙網狀網絡、ZigBee節點）、室內定位、電子售貨網點等領域的最佳選擇之一。

高性能射頻性能

CC2340R5和CC2340R2模塊的發射功率高達+8 dBm，大大擴展了RF性能和連接范圍。802.15.4 (2.4 GHz) 1 Mbps 的接收靈敏度為 -98 dBm，BLE 1 Mb/s 的接收靈敏度為 -96 dBm，BLE Coded PHY 125 kbps 的接收靈敏度為-102 dBm。

此外，CC2340系列模塊集成了射頻巴倫（Balun），使外部元件的設計更簡化。該模塊具有工業級運行溫度范圍從-40℃至85℃，保證了在復雜場景下傳輸高質量的無線信號。即將推出的CC2340R5-Q1版本將支持最高+125℃的工作溫度和AEC-Q100車規認證，為CC2340系列模塊在汽車應用中創造更多可能性。

支持藍牙5.3并向下兼容多種特性

CC2340無線模塊均提供超低功耗 2.4 GHz 無線電收發器，支持多種調制方式。射頻內核兼容低功耗藍牙5.3，包括高速 2 Mbps (2M PHY) 和遠距離PHY (Coded PHY)。如果您的項目是室內定位、測距或跟蹤類應用，信馳達CC2340藍牙模塊也可滿足您的要求，因為它們支持AoA/AoD。

支持串口轉藍牙透傳協議

信馳達科技針對CC2340模塊開發了藍牙5.0串口透傳固件、支持單主、單從、主從一體和Beacon模式。單主模式下模塊可以集成到產品中和從機實現藍牙通信；單從模式下客戶可以直接在產品主控MCU上外接藍牙模塊實現產品智能化升級；主從一體模式下模塊作為主設備可同時連接3個從設備，并且可以同時作為從設備被另一個主設備連接；Beacon模式下模塊可以作為藍牙信標對外廣播，可以用在信息推送、資產管理、室內定位等應用場景。下面列出透傳固件的特點。

? 支持單主模式、單從模式、主從一體模式和Beacon 模式；

? 多連接：單主模式下最多可同時連接 4 個從設備；主從一體模式下可同時連接 3 個從設備，并且可以作為從設備同時被另一個主設備連接；

? 默認 20 ms 連接間隔；

? 用戶接口使用通用串口設計，全雙工雙向通訊，最低波特率支持 1200 bps，最高支持921600 bps；

? 支持 AT 指令軟件復位模塊；

? 獲取 MAC 地址，支持 AT 指令修改 MAC 地址（要重新復位后生效）；

? 支持 AT 指令調整藍牙連接間隔，控制不同的轉發速率（動態功耗調整）；

? 支持 AT 指令調整發射功率、修改廣播間隔、修改串口波特率、修改模塊名等；

? 支持 AT 指令修改 Service UUID；

? 支持 AT 指令修改串口幀大小；

? 主機或者主從一體模式下，支持自定義選擇接收和發送的 UUID 通道；

? 可通過 APP 或串口發送 AT 指令；

? 高速透傳轉發，30 KB/s 穩定傳輸（512000bps）；

? 支持修改物理層通訊速率：1M、2M 和 LE_CODED（125K&500K）；

? 支持自定義廣播數據，最長自定義長度 26 字節；

? 支持設置藍牙配對綁定功能；

? 極低工作功耗，1000 ms廣播間隔15.6 uA@ 0dBm ，休眠功耗1.25 uA（關閉看門狗后功耗會整體低 2 ~ 3 μA）；

CC2340低功耗藍牙模塊之間有何不同？

雖然CC2340藍牙模塊在內核、Flash、RAM、支持協議、發射功率等方面相同，但不同型號CC2340 BLE模塊在以下幾個方面又有所不同。

射頻輸出方式

CC2340系列藍牙模塊提供多種射頻輸出方式，如PCB天線、半孔ANT射頻引腳和IPEX連接器，以滿足不同客戶的天線需求。基于CC2340R5芯片的RF-BM-2340B1和RF-BM-2340A2藍牙5.3模塊采用高性能板載PCB天線，可直接使用以降低項目成本。RF-BM-2340B1I和RF-BM-2340A2I模塊采用IPEX連接器，具備遠距離傳輸特性和優良的信號指向性，適合需要追求遠距離和優良指向性的應用。所有藍牙模塊都帶有金屬屏蔽罩用來增強抗干擾能力。

除了以上三種天線類型，RF-BM-2340C2藍牙模塊集成了高可靠性的陶瓷天線和半孔引腳。內嵌陶瓷天線使得模塊尺寸緊湊，僅為8 x 8 mm。如果陶瓷天線的傳輸范圍不能滿足設計需求，可選擇使用郵票半孔射頻引腳方式自行引出天線。對于兼顧遠距離和小尺寸的需求，RF-BM-2340C2模塊是最佳選擇。

通信距離

在相同的發射功率下，藍牙模塊的通信距離和天線形式密切相關，不同的天線設計會影響射頻信號的覆蓋范圍。信馳達CC2340藍牙模塊支持1M PHY、2M PHY、LE Code PHY（藍牙遠距離125 kbps 和 500 kbps），CC2340的IEEE802.15.4 SDK目前尚未發布。模塊的通信距離需要根據實際的應用和環境來確認，一般而言，PCB板載天線比陶瓷天線擁有更好的傳輸范圍，而外置SMA天線比上述兩者更優，如果您的設計需要實現遠距離通信，請選擇支持IPEX接口或郵票半孔的藍牙模塊，如RF-BM-2340B1I、RF-BM-2340A2I 和 RF-BM-2340C2。當然，我們可以根據您的需求幫助您選擇合適的外置天線。關于各模塊的理論通信距離，可參考以下參數表。

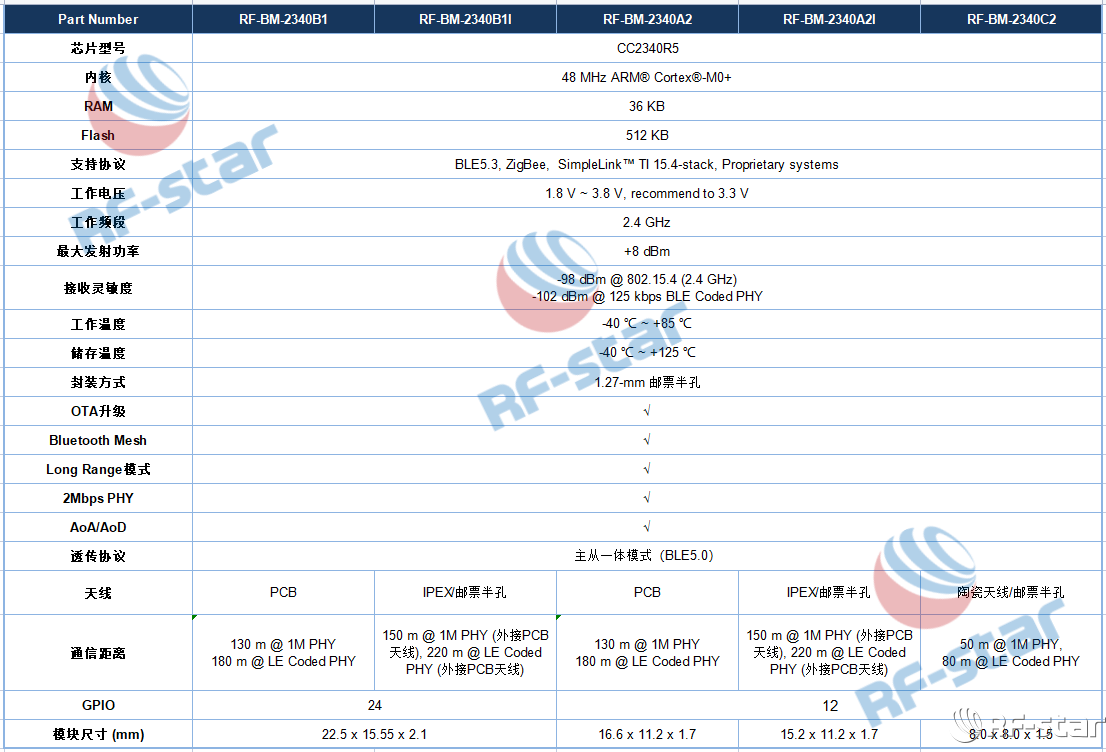

圖2 信馳達CC2340系列低功耗藍牙模塊參數表

豐富的外設接口

基于不同的CC2340 SoC，信馳達CC2340系列模塊提供GPIO數量不同，RF-BM-2340B1和RF-BM-2340B1I采用QFN40封裝，提供24個GPIO，而RF-BM-2340A2、RF-BM-2340A2I和RF-BM-2340C2模塊采用QFN24 封裝提供10個GPIO。除此之外，模塊都支持豐富的外設接口，如UART、SPI、I2C、ADC等。值得注意的是，CC2340的外設接口都是指向指定的IO。如果基于模塊自主開發固件時，請參考具體模塊的硬件手冊。

尺寸及封裝

信馳達發布的CC2340R5系列模塊尺寸各異，且與我司TI CC2640系列藍牙模塊硬件和軟件上部分兼容。RF-BM-2340Bx模塊尺寸為22.5 x 15.55 x 2.1 mm；RF-BM-2340Ax 模塊提供更小尺寸且引腳相互兼容，RF-BM-2340A2尺寸16.6 x 11.2 x 1.7 mm，硬件和軟件上Pin to Pin兼容我司RF-BM-4044B2模塊，RF-BM-2340A2I尺寸為15.2 x 11.2 x 1.7 mm，硬件和軟件上Pin to Pin兼容我司RF-BM-4044B3模塊；RF-BM-2340C2 模塊尺寸最小為8 x 8 mm，硬件和軟件上Pin to Pin兼容我司RF-BM-4044B4模塊。無論您有什么樣的尺寸需求，總會有一款模塊能夠滿足。

結論

信馳達CC2340系列低功耗藍牙模塊專為滿足不同產品需求而設計，如果您需要內嵌藍牙模塊到您的產品中，請綜合考慮以上因素選擇合適的模塊，以便縮短產品上市時間。關于更多CC2340模塊信息，請搜索“信馳達”或訪問官方網站（szrfstar.com）聯系專業客服獲取支持！
